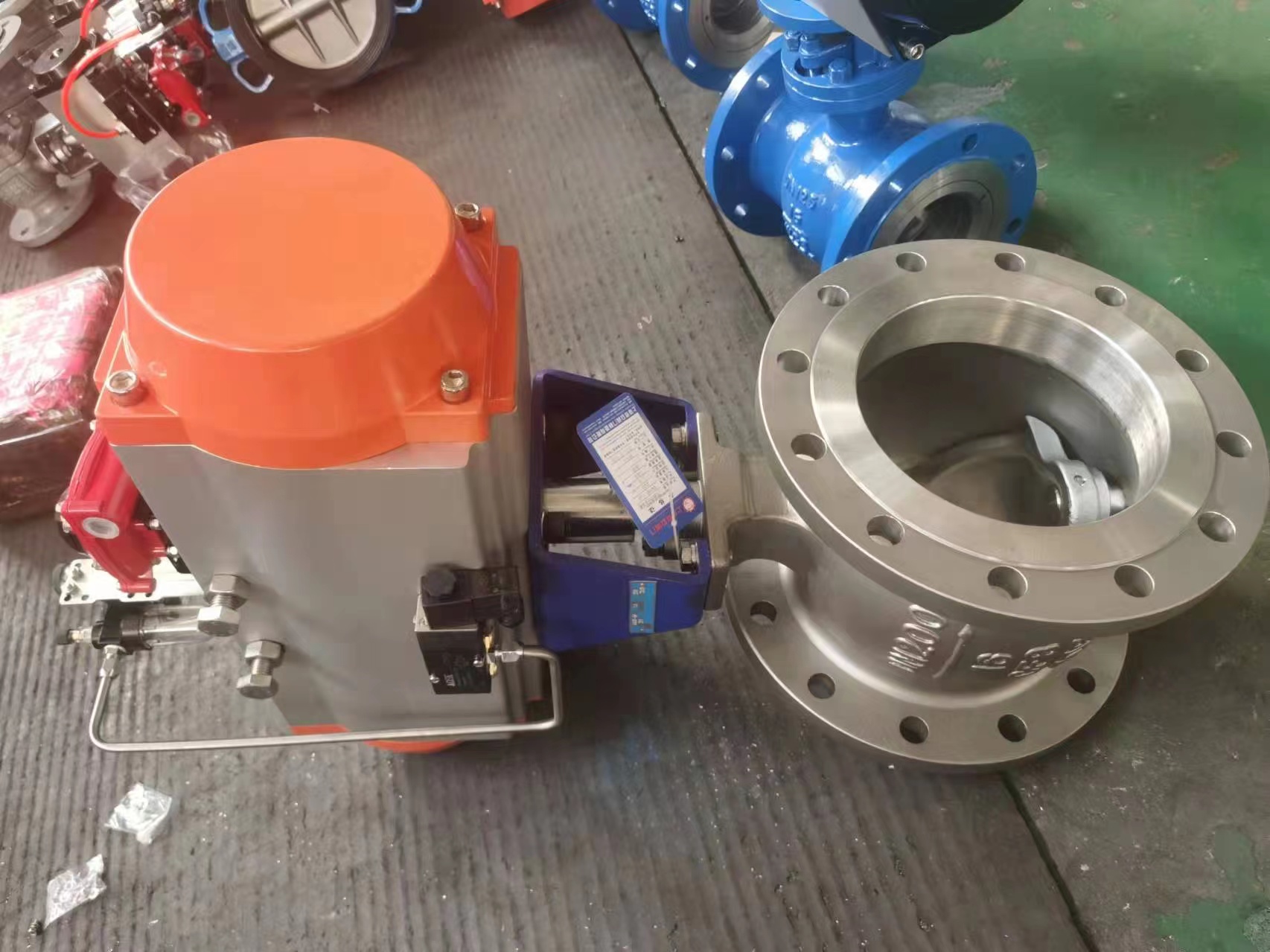

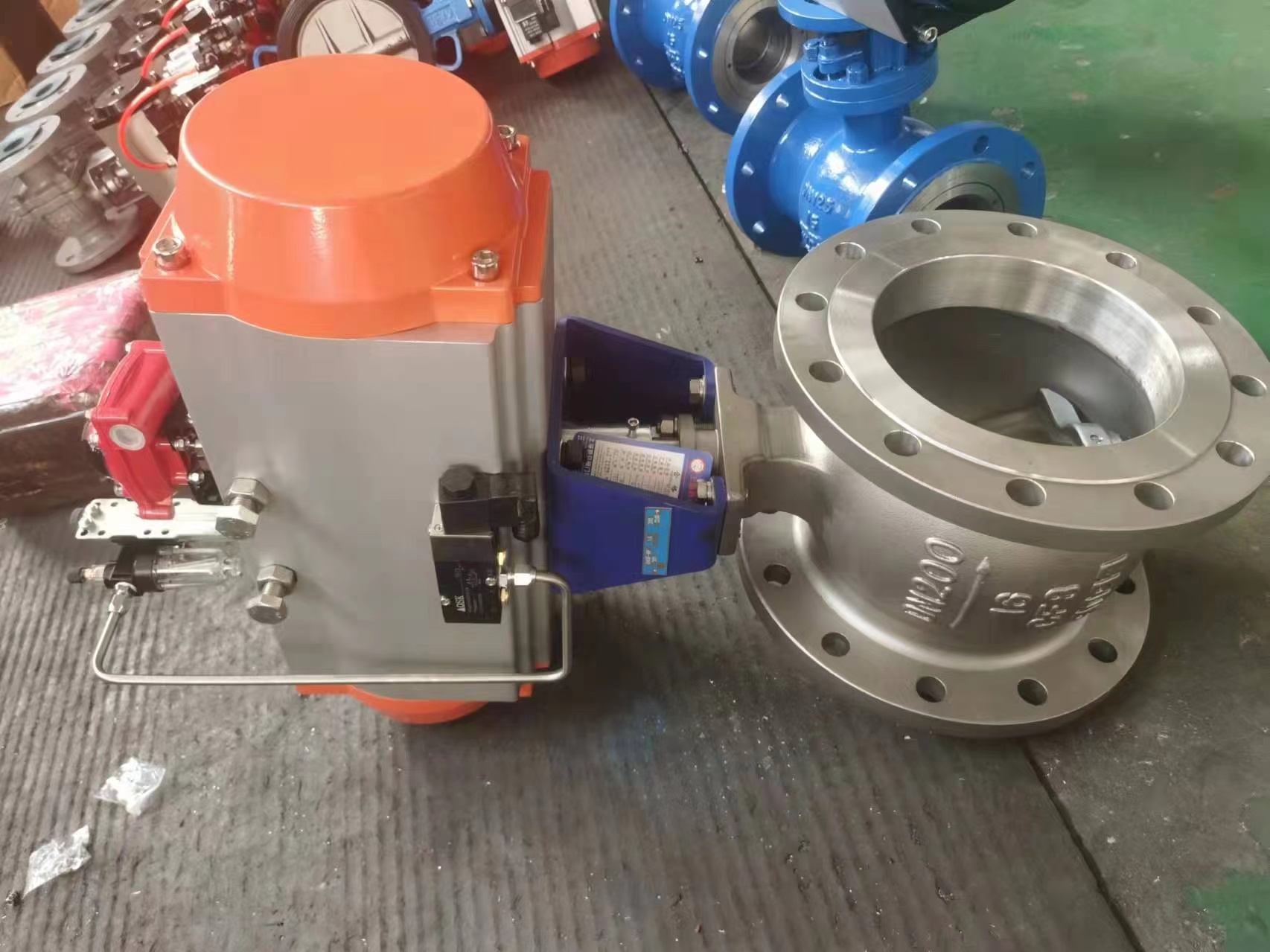

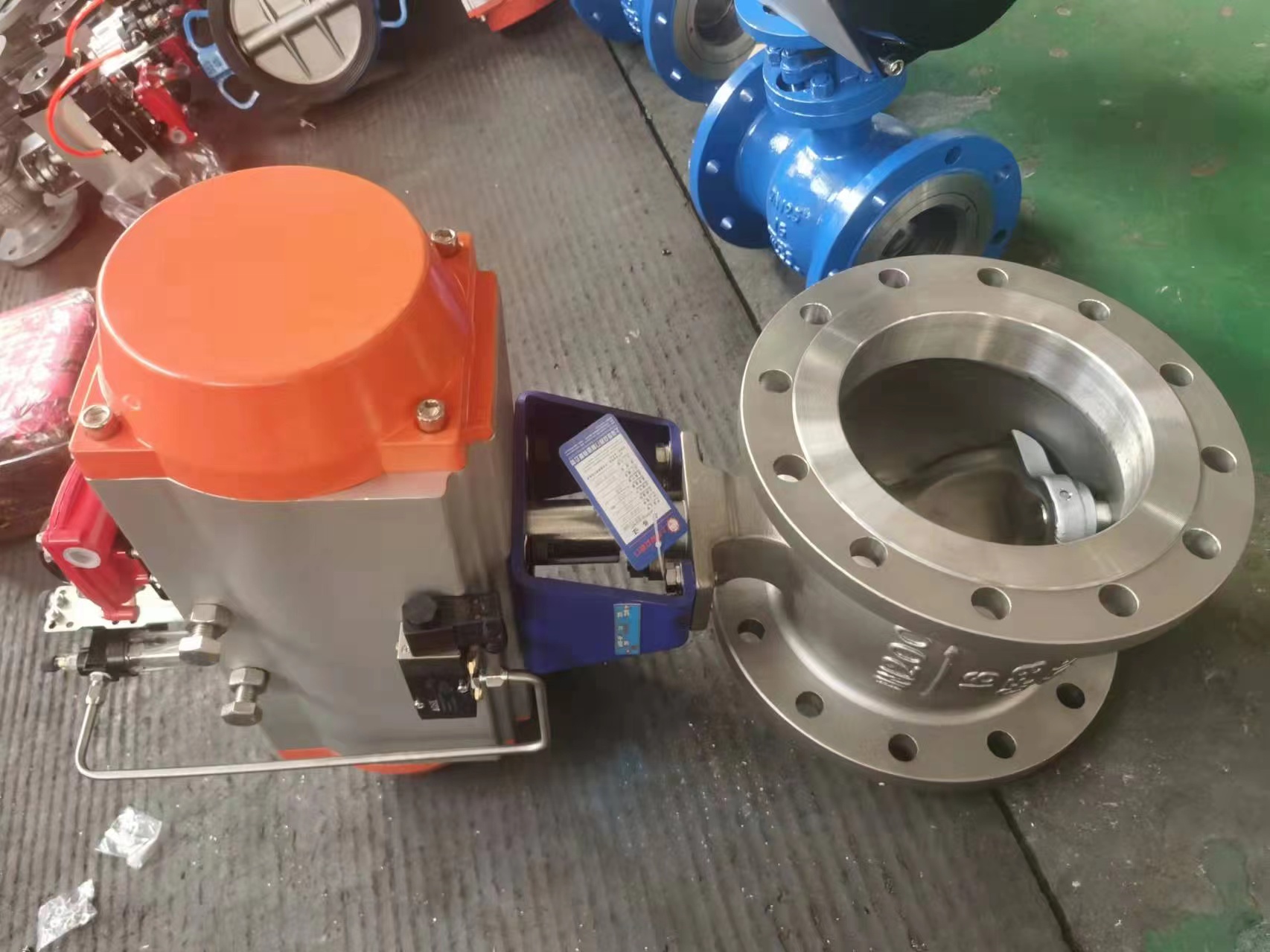

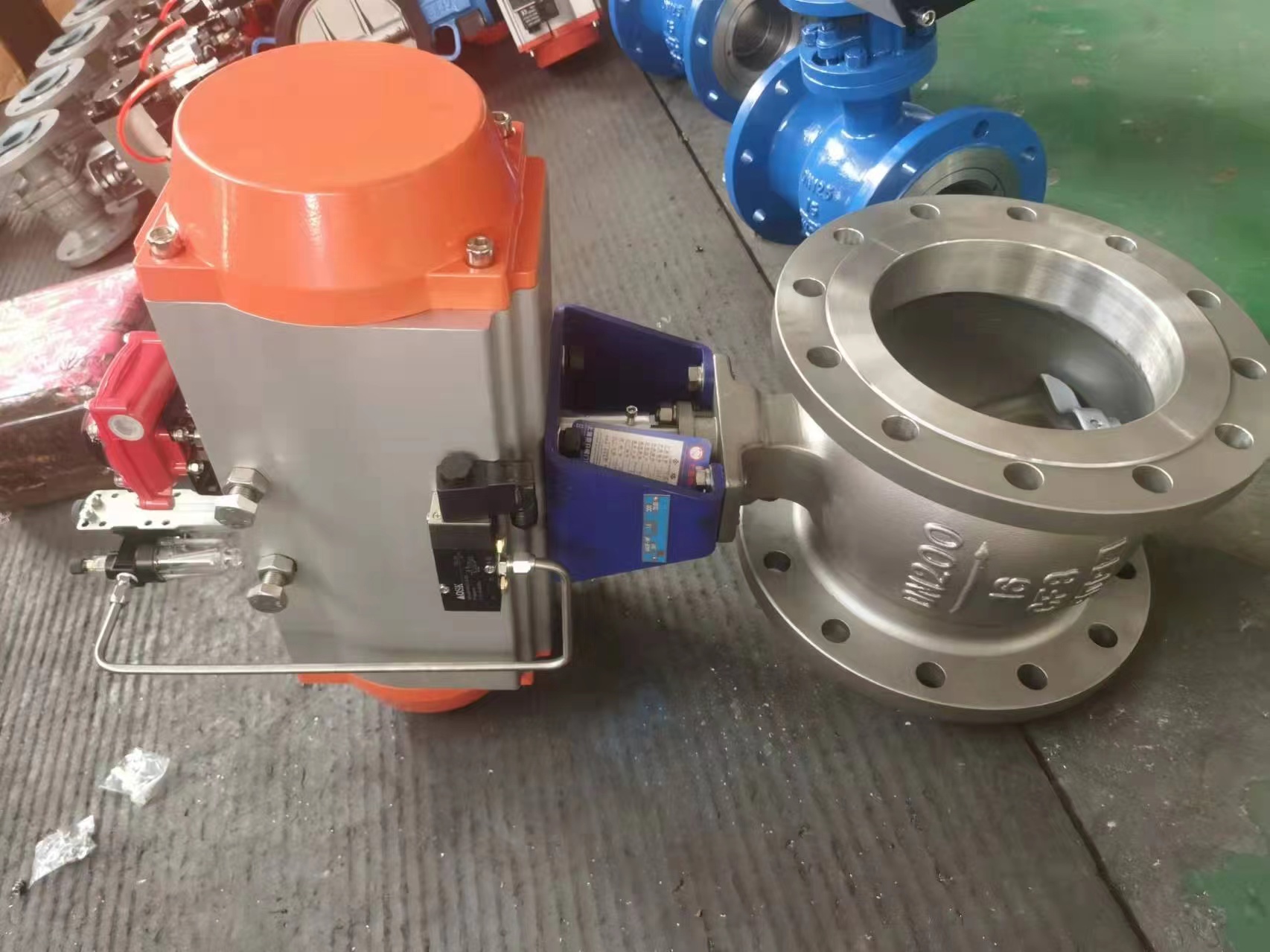

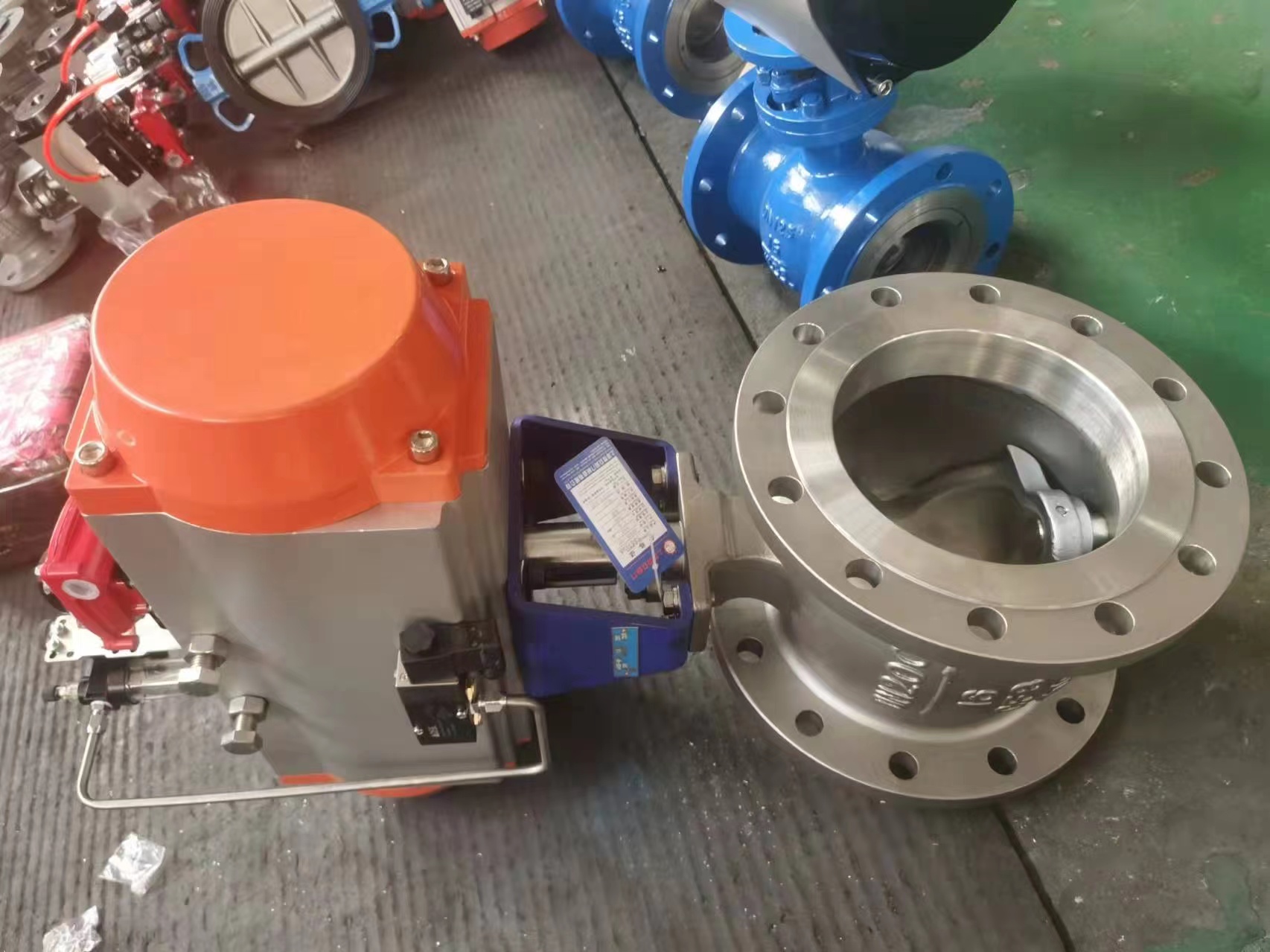

一、气动V型耐磨调节球阀的详细说明
VQ647气动V型活塞式调节球阀（简称调节球阀），是一种旋转型调节球阀，为气动单元组合仪表中的执行单元，一般与电气阀门定痊器或气动阀门定位器组合使用。阀芯开有V型切口，与阀座相对转动产生剪切力，防止卡死。特别适用于泥浆和含有纤维介质，以及含有微小固体悬浮物介质的调节。因而广泛应用于石油、化工、制药、冶金、轻纺、造纸、污水处理等生产部门的气体、蒸汽、液体输送管道中介质流量调节，以达到生产过程按控制要求。
本系列产品公称压力等级有PN16、64，公称通径范围从25mm至 300mm ,允许泄漏量等级有Ⅳ级和Ⅵ级。
二、气动V型耐磨调节球阀主要零件材料
阀体、 阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti、 ZG0Cr18Ni12Mo2Ti
阀 杆：0Cr17Ni12Mo2、0Cr17Ni14Cu4Nb
阀 板：ZG1Cr18Ni9、C0Cr18Ni12Mo2Ti
阀杆（板）轴承：0Cr17Ni12Mo2
阀 芯：增强聚四氟乙烯、司钛莱合金堆焊
阀座（密封环）：聚四氟乙烯（增强）、1Cr18Ni9Ti、Cr18Ni12Mo2Ti
压 圈：0Cr17Ni12Mo2
填 料：聚四氟乙烯、石墨
阀 座 托 架 ：0Cr17Ni12Mo2 垫 环：氟橡胶0形圈
三、气动V型耐磨调节球阀主要技术参数
额定流量系数kv | 22 | 36 | 58 | 82 | 145 | 200 | 355 | 554 | 798 | 1418 | 3900 |
公称压力PN（MPa） | 1.6、4.0、6.4 | ||||||||||
流量特性 | 近似等百分比 | ||||||||||
阀板转角（度） | 0°±4至90° ±4°（可调） | ||||||||||
操作压力（MPa） | 双作用0.2～1.0、单作用0.3—1.0 | ||||||||||
适用工作温度（℃） | 软密封：-40～180、硬密封：-60～450 | ||||||||||
允许压差（MPa） | 为公称压力值 | 4.0 | 2.0 | ||||||||
允许泄漏量等级 | 软密封Ⅵ级、硬密封Ⅳ级 | ||||||||||
动作时间（S） | 0.5～7 | ||||||||||
执行机构输出力矩（Nm） | 5.9～5169 | ||||||||||
*本产品性能指标贯彻GB/T4213—92。
四、气动V型耐磨调节球阀外形连接尺寸
25 | 64 | 110 | 85 | 65 | 14 | 4-14 | 102 | 277 | 60 |
40 | 82 | 145 | 110 | 85 | 16 | 4-18 | 114 | 305 | 75 |
50 | 100 | 160 | 125 | 110 | 16 | 4--18 | 124 | 364 | 95 |
65 | 120 | 180 | 145 | 120 | 18 | 4-18 | 145 | 379 | 105 |
80 | 131 | 195 | 160 | 135 | 20 | 8-18 | 165 | 389 | 120 |
100 | 158 | 215 | 180 | 155 | 20 | 8-18 | 194 | 402 | 140 |
125 | 180 | 245 | 210 | 185 | 22 | 8-18 | 213 | 426 | 165 |
150 | 216 | 280 | 240 | 210 | 24 | 8-23 | 229 | 453 | 185 |
200 | 268 | 335 | 295 | 265 | 26 | 12-23 | 243 | 473 | 205 |
250 | 326 | 405 | 355 | 320 | 30 | 12-25 | 297 | 540 | 240 |
300 | 460 | 460 | 410 | 3750 | 30 | 12-25 | 338 | 590 | 290 |
