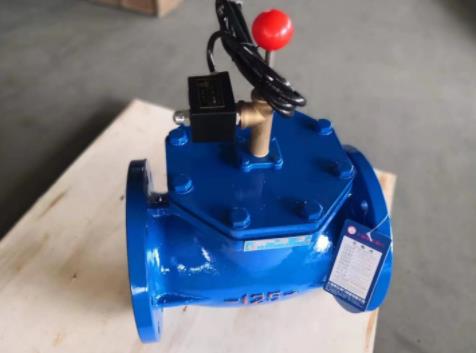

燃气紧急切断电磁阀产品特点
适用介质：蒸汽、气体、水、油（≤20CST）
介质温度：-5℃～180℃
动作方式：先导式
工作形式：常闭式、常开式
工作压力：0.05～1.6MPa
阀体材质：铸钢
活塞式密封，密封材质：聚四氟乙烯(Teflon)
线圈保护等级：塑封线圈IP65
线圈功率：22VA(AC)、17W(DC)
燃气紧急切断电磁阀产品结构图
燃气紧急切断电磁阀订货代号
燃气紧急切断电磁阀外形尺寸
产品型号 | 法兰连接尺寸(mm) | 阀体材质 | ||||||||
DN | L | H | φD | φK | φd | n-φL | C | f | ||
ZCZP-16C-25F | 25 | 120 | 128 | 115 | 85 | 65 | 4-φ14 | 16 | 3 | 铸钢 WCB |
ZCZP-16C-32F | 32 | 140 | 138 | 140 | 100 | 76 | 4-φ18 | 18 | 3 | |
ZCZP-16C-40F | 40 | 160 | 145 | 150 | 110 | 84 | 4-φ18 | 18 | 3 | |
ZCZP-16C-50F | 50 | 180 | 160 | 165 | 125 | 99 | 4-φ18 | 20 | 3 | |
ZCZP-16C-65F | 65 | 200 | 174 | 185 | 145 | 118 | 4-φ18 | 20 | 3 | |
ZCZP-16C-80F | 80 | 220 | 187 | 200 | 160 | 132 | 8-φ18 | 20 | 3 | |
ZCZP-16C-100F | 100 | 260 | 244 | 220 | 180 | 156 | 8-φ18 | 22 | 3 | |
ZCZP-16C-125F | 125 | 310 | 270 | 250 | 210 | 186 | 8-φ18 | 22 | 3 | |
ZCZP-16C-150F | 150 | 350 | 300 | 285 | 240 | 211 | 8-φ22 | 24 | 3 | |
ZCZP-16C-200F | 200 | 440 | 344 | 340 | 295 | 266 | 12-φ22 | 24 | 3 | |
ZCZP-16C-250F | 250 | 480 | 347 | 405 | 355 | 319 | 12-φ26 | 26 | 3 | |
ZCZP-16C-300F | 300 | 560 | 406 | 460 | 410 | 370 | 12-φ26 | 28 | 3 | |
