所属类别：蝶阀系列
产品名称：液动快速切断蝶阀
产品型号：D743H-40C
销售电话：021-51645825 13817855033
微信扫码咨询
液动快速切断蝶阀D743H-40C法兰连接，偏心结构，密封形式可选软密封/硬密封，安装于汽轮机抽汽管路、高炉煤气余压发电装置（TRT）进气管路系统，在系统出现紧急情况时，在0.3~0.8秒钟内实施紧急关阀，实现管路的可靠截止，保护系统。

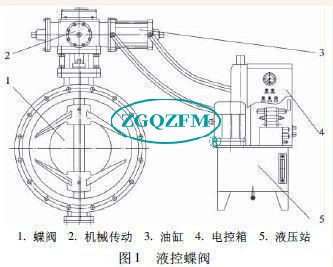

液动快速切断蝶阀D743H-40C结构示意图:
主阀密封副为三偏心结构，启闭轻松，密封可靠。传动箱结构紧凑，油缸尾部设有缓冲装置，消除快关时对油缸的冲击。液压站主要控制阀均德国力士乐等螺纹式插装阀产品，占用空间 小。普通启闭操作时，压力油源由油泵或汽轮机、TRT主机配套液压站提供，快速关闭时，则通过蓄能器能源的快速释放来实现。本阀除设有缓开、缓关、快关、停止等动作外，全开位还可以进行10%行程游动试验，保证系统在紧急关阀时不会卡阻。PLC智能型控制系统，操作简单，性能可靠，智能化程度高，可充分满足用户自动化控制的需要。
液动快速切断蝶阀D743H-40C特点
1、 本阀主要由阀门、液压站、快关执行装置、PLC智能电控箱及特制行程反馈装置等 组成
2、 精加工齿轮齿条式液压执行器，结构紧凑，运行平稳，可靠
3、 PLC智能电气控制系统，自动化程度高，可远程、本地控制系统
4、 自动化元件，产品性能优越，质量可靠
5、 阀门正常启闭动力源一般由配套液压泵站提供，也可来源于汽轮机主机液压站
6、 系统动力电源为380V，控制电源为AC220V、DC220V、DC110V以及其他电源等级
7、 阀门三偏心多层次金属硬密封蝶阀，耐高温、启闭灵活、轻松，密封可靠 5、密封形式三偏心设计密封越关越紧密封性能好。
液动快速切断蝶阀D743H-40C执行标准
设计参照GB/T 12238、JB/T 5299、JB/T 8527
法兰标准GB/T 17241、GB/T 9113
结构长度标准GB/T 12221
压力试验GB/T 13927
液动快速切断蝶阀D743H-40C性能参数
公称通径：DN100~DN800
公称压力：PN2.5~PN40
适用介质：水、蒸汽、气体、油品等
介质温度：≤400℃
开阀时间：10~90秒(可调)
正常关阀：10~90秒(可调)
快速关阀：0.3~0.8秒
全开状态小流阻系数：0.1
动力电源：AC380V
可选控制电源：AC220V、DC220V、DC110V、DC24V
可控制动作：开阀、关阀、停止、15度游动、快关、远程故障联锁快关
远程信号类型：无源的开关量信号、4~20mA模拟量信号
液动快速切断蝶阀D743H-40C压力检测
公称通经（mm） | 100～800 | ||||
公称压力（MPa） | 0.6 | 1 | 1.6 | 2.5 | |
试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 3.75 |
密封试验 | 0.66 | 1.1 | 1.76 | 2.75 | |
工作压力（MPa） | 0.6 | 1 | 1.6 | ||
适用介质 | 水、蒸汽、煤气 | ||||
适用温度（℃） | 软密封：≤80℃；硬密封：≤425℃ | ||||
液动快速切断蝶阀D743H-40C零部件材质
零件名称 | 材料 |
阀体、蝶板 | 灰铸铁、球墨铸铁、碳素钢 |
阀轴 | 不锈钢 |
密封圈 | 不锈钢、NBR |
填料 | NBR |
