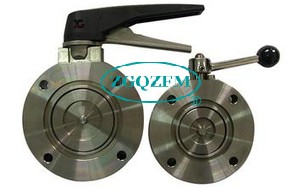

真空蝶阀

{content:ext_xq}

所属类别：蝶阀系列

产品名称：真空蝶阀

产品型号：GI

销售电话：021-51645825 13817855033

微信扫码咨询

QQ咨询

产品详情 Product Details

真空蝶阀相关资料:
GI型高真空蝶阀用于接通或切断真空管路中的气流。高真空蝶阀适用介质为纯净空气和非腐蚀性气体。
高真空蝶阀主要零件材料
阀体、阀盖、阀杆：碳钢或不锈钢
密封圈：NBR、氟橡胶。
高真空蝶阀主要技术性能
适用范围： 105 ~1.3×10-4 Pa
阀门漏率： ≤1.3×10-4 Pa.L/S
适用温度： -25~+80℃(NBR)；-30~+150℃(氟橡胶)
安装方向：任意
寿命：≥20000次。
高真空蝶阀原理：
阀杆插入体内，阀板固定在阀杆上，转动900达到开关目的。
高真空蝶阀特点:
● GI系列是经过一系列改进过的蝶阀：
● 阀门能承受正压力；
● 阀杆上下不窜动；
● 开、关有限位结构，阀板有锁定装置;
手动高真空蝶阀技术参数：

适用范围(Pa)	105~1.3×10-5
阀门漏率(Pa.L/S)	≦1.3×10-6
介质温度（℃）	-25~80(NBR) -30~150(PTFE)
安装位置	任意
法兰标准	JB919；GB6070

手动高真空蝶阀主要材料表：

NO.	PARTNAME	MATERIAL
1	本体BODY	A351Gr.CF8
2	阀瓣/DISC	A351Gr.CF8
3	阀杆/STEM	A351Gr.CF8
4	阀座/TEFLONSEAT	PTFE

GI真空蝶阀外形及连接尺寸(mm)
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的GI真空蝶阀产品，请您根据参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。
