所属类别：管夹阀系列

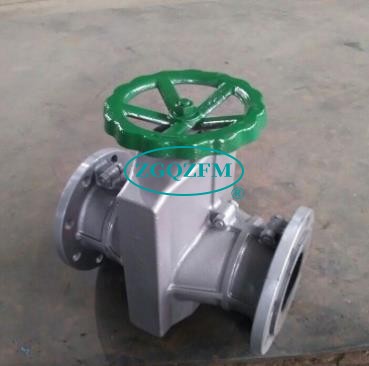

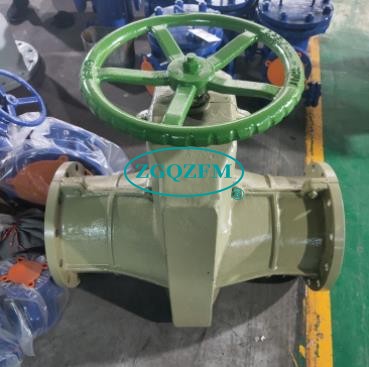

产品名称：澳标法兰铸钢管夹阀
产品型号：G41X-10C
销售电话：021-51645825 13817855033
微信扫码咨询
G41X-10C澳标法兰铸钢管夹阀结构：本阀门由左右阀体，橡胶管套、大小阀杆、上下闸板、导柱等零件组成。工作原理：当顺转手轮时，使大小阀杆同时带动上下闸板，压缩管套，进行关闭，反转即行开启，这样，闸板在导柱之间上下往复完成阀门开闭工作。另外，因橡胶管套承力，因此在开关时，操作人员旋转手轮时只要感到适量抵触，均己达到开闭，切勿尽力或多人辅助，禁用其他工具开闭。
G41X-10C澳标法兰铸钢管夹阀适用化工，石油、发电、碱厂、选矿、水泥、选煤、非金属等行业，可快速控制管路浓度砂粒状流量与截止。
G41X-10C澳标法兰铸钢管夹阀结构特点：由左右铸钢阀体，橡胶管套、大小阀杆、上下闸板、导柱等零件组成。耐磨、防腐、抗冻、密封性能好，只须更换胶套即完好如新，驱动方式有手动、气动、电动等多种方式，也可按客户需求定制非标产品。
G41X-10C澳标法兰铸钢管夹阀工作原理：当顺转铸钢管夹阀手轮时，使大小阀杆同时带动上下闸板，压缩管套，进行关闭，反转即行开启，这样，闸板在导柱之间上下往复完成阀门开闭工作。另外，因橡胶管套承力，因此在开关时，操作人员旋转手轮时只要感到适量抵触，均己达到开闭，切勿尽力或多人辅助，禁用其他工具开闭。
G41X-10C澳标法兰铸钢管夹阀产品安装方法：1、管夹阀尺寸符合机械工业部标准，出厂前经过试压按规定10Kg/cm2，GJ41X-10L按规定16Kg/cm2试压按持续5分钟无泄漏，安装时不必拆洗调整更动。2、本阀在管道上任意安装，没有介质流向限制，久时使用，如有磨损或泄漏只需将阀体拆下，调换新管套，其阀体可长期使用，经济实惠。3、将电触槽下方伸出地面塑料管插入小阀门一端胶管，另一端把我司配套供应塑料管插入，出口伸向电触槽然后用铜丝或不锈钢箍扎紧二端。4、使用久时，如有磨损或泄漏只要打开左右阀体调换管套，其阀可长期使用。
G41X-10C澳标法兰铸钢管夹阀零件材料：
阀体 | 橡胶套管 | 大小阀杆 | 压杆、手轮、拉杆 | 托架 |
铸铁、铝合金、铸钢、不锈钢 | 橡胶 | 铸铜、铸钢 | 铸钢 | 铸钢 |
G41X-10C澳标法兰铸钢管夹阀技术参数：
公称通径 | 适用温度 | 公称压力 | 适用介质 |
DN25—150 | 小于85℃ | 1.0Mpa | 矿浆、磨料、干湿性粉尘类 |
DN200~500 | 0.6Mpa |
