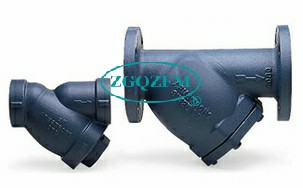

蒸汽过滤器,Y型蒸汽过滤器产品介绍：
过滤网采用不锈钢双层网结构，坚固耐用、流阻小、排污方便等特点，可用于水、蒸气、油品、酸类、尿素、氧化性介质等多种介质。要根据用户需要设置过滤网的目数，通水网为18-30目，通气网为40-100目，通油网为100-480目。Y型过滤器还可与伸缩节组成安装长度可调节的Y型拉杆伸缩过滤器。可按用户要求制作滤网。
广泛用于蒸汽、锅炉、空气、水、油品等多种介质的管线中；保护管线系统各种设备、水泵、阀门等；免受管道同、铁锈、焊渣等杂质。带来的阻塞和损坏。
蒸汽过滤器执行标准
设计规范：HG/T 21637
结构长度：GB/T 12221
连接法兰：JB/T 79
试验与检验：JB/T 9092
产品标识：GB/T 12220
供货规范：JB/T 7928
蒸汽过滤器特点
1、抗污性强，排污方便；流通面积大，压力损失小；结构简单，体积小。重量轻
2、滤芯网材质。均为全不锈钢制作。耐腐蚀性强。使用寿命长
3、过滤网密度：为l0—120目，介质：蒸汽、空气、水、油品、或根据用户要求定做
4、伸缩型特点：拉伸长度。.大位置可移伸100mm。有利于安装方便。提高工作效率
蒸汽过滤器结构特点
1、采用不锈钢双层网结构，坚固耐用，
2、流阻小、排污方便、纳污量多等等特点，
3、使用维护方便。可根据用户需要设置过滤网的目数。
| 目数 | 孔径mm | 粒度μm | 目数 | 孔径mm | 粒度μm | 目数 | 孔径mm | 粒度μm |
| 4 | 4.75 | 4750 | 50 | 0.3 | 297 | 650 | 0.021 | 21 |
| 5 | 4 | 3900 | 60 | 0.25 | 250 | 800 | 0.019 | 19 |
| 6 | 3.35 | 3350 | 70 | 0.212 | 1000 | 0.015 | 15 | |
| 7 | 2.8 | 2800 | 80 | 0.18 | 178 | 1100 | 0.013 | 13 |
| 8 | 2.36 | 2360 | 100 | 0.15 | 150 | 1300 | 0.011 | 11 |
| 10 | 2 | 2000 | 120 | 0.125 | 124 | 1600 | 0.01 | 10 |
| 12 | 1.7 | 1700 | 140 | 0.106 | 104 | 1800 | 0.008 | 8 |
| 14 | 1.4 | 1400 | 170 | 0.09 | 89 | 2000 | 0.0065 | 6.5 |
| 16 | 1.18 | 1180 | 200 | 0.074 | 74 | 2500 | 5.5 | |
| 18 | 1 | 880 | 230 | 0.063 | 61 | 3000 | 5 | |
| 20 | 0.85 | 840 | 270 | 0.053 | 53 | 3500 | 4.5 | |
| 25 | 0.71 | 710 | 300 | 0.04 | 48 | 4000 | 3.4 | |
| 30 | 0.6 | 590 | 325 | 0.045 | 44 | 5000 | 2.7 | |
| 35 | 0.5 | 500 | 400 | 0.038 | 38 | 6000 | 2.5 | |
| 40 | 0.425 | 420 | 460 | 0.03 | 30 | 7000 | 1.25 | |
| 45 | 0.355 | 350 | 540 | 0.026 | 26 |
蒸汽过滤器技术参数
| 壳体材质 | 黄铜 | 碳钢 | 不锈钢 |
| 公称通径 | 15～500mm | ||
| 滤框滤网材质 | 不锈钢 | ||
| 密封件材质 | 耐油石棉、丁腈橡胶、聚四氟乙烯 | ||
| 工作温度（℃） | -30℃~180℃ | -80℃~425℃ | -80℃~450℃ |
| 公称压力（MPa） | 1.6~10（150Lb~600Lb） | ||
| 过滤精度（目/in） | 10~300 | ||
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的GL41H蒸汽过滤器产品，请您根据参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。
