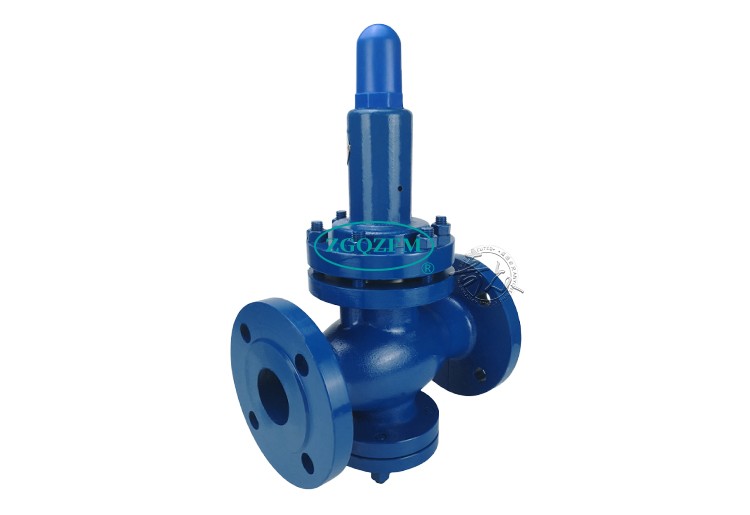

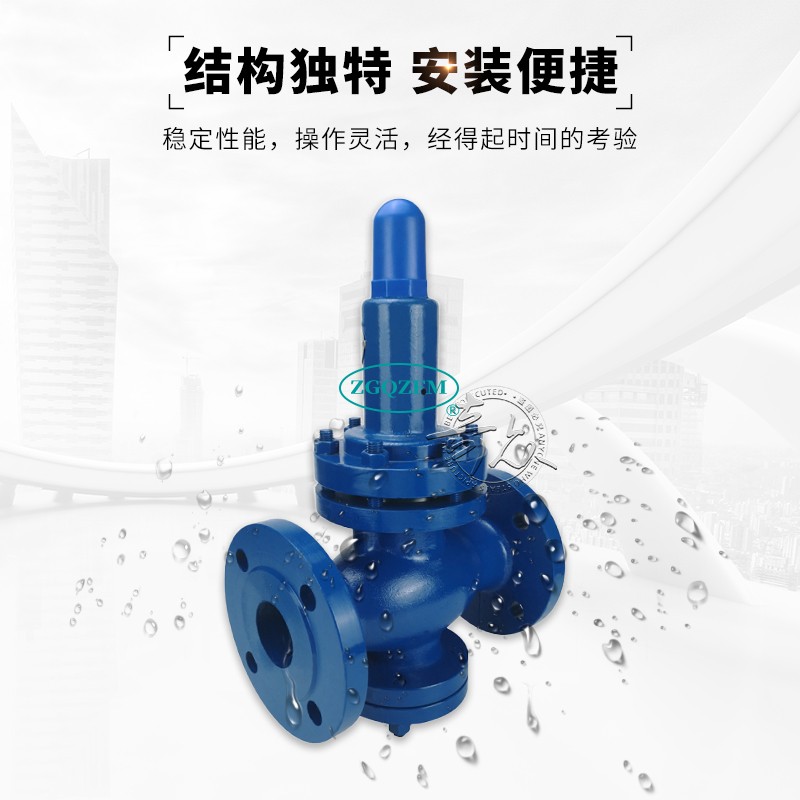

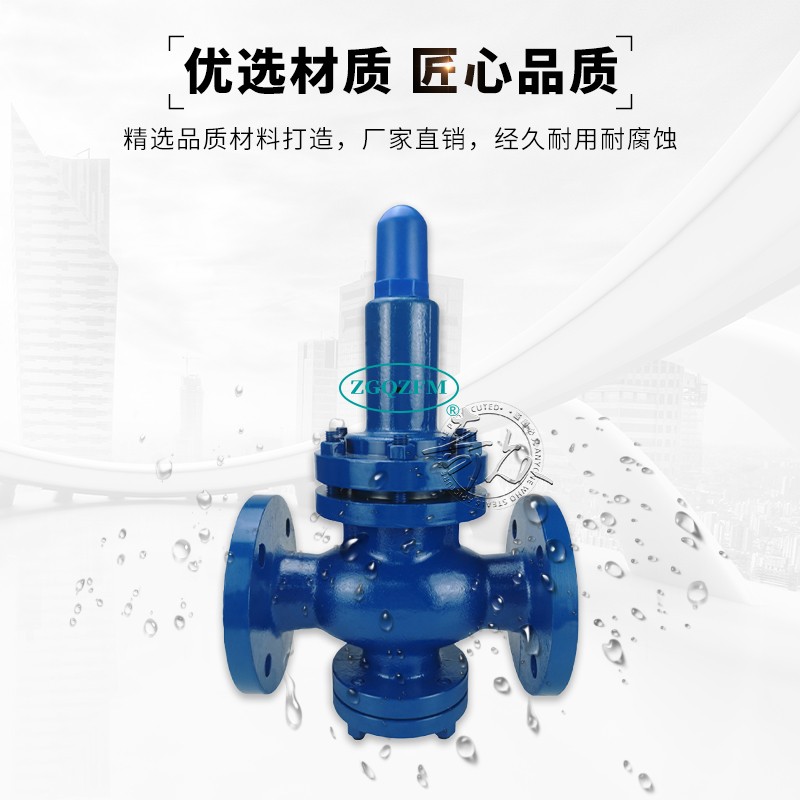

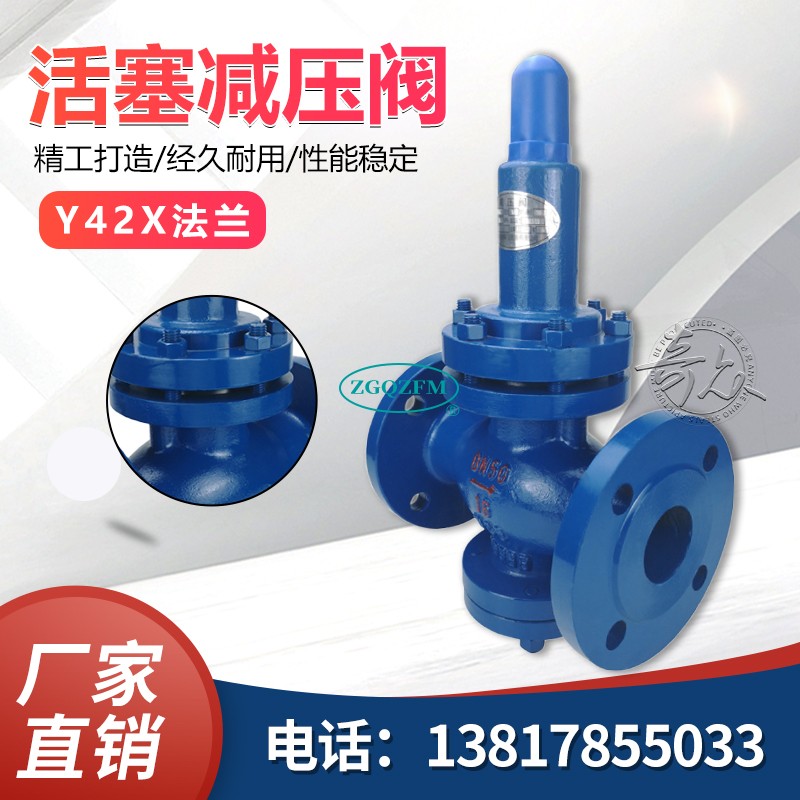

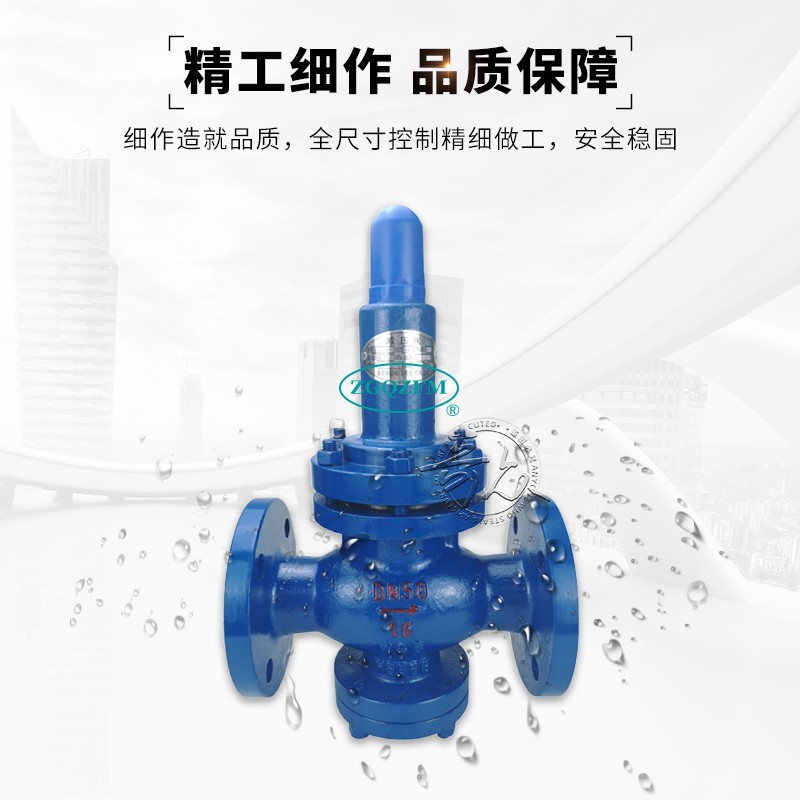

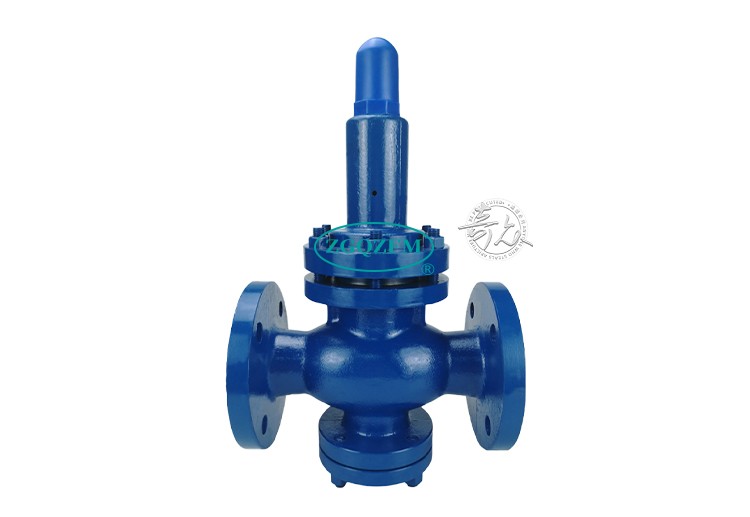

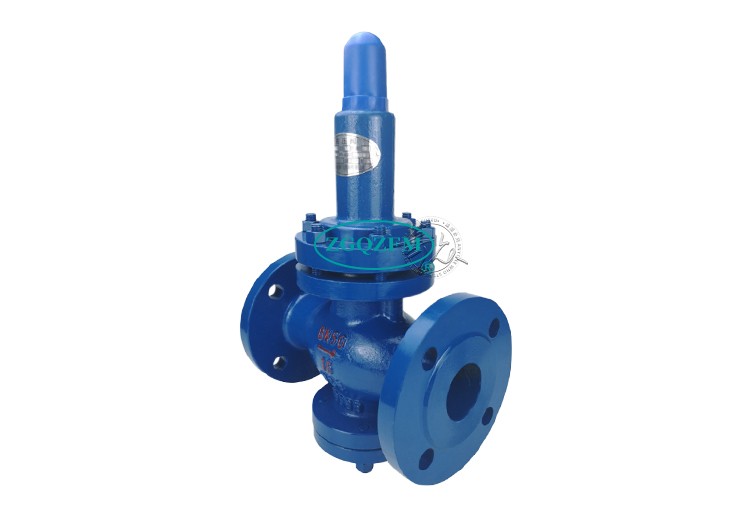

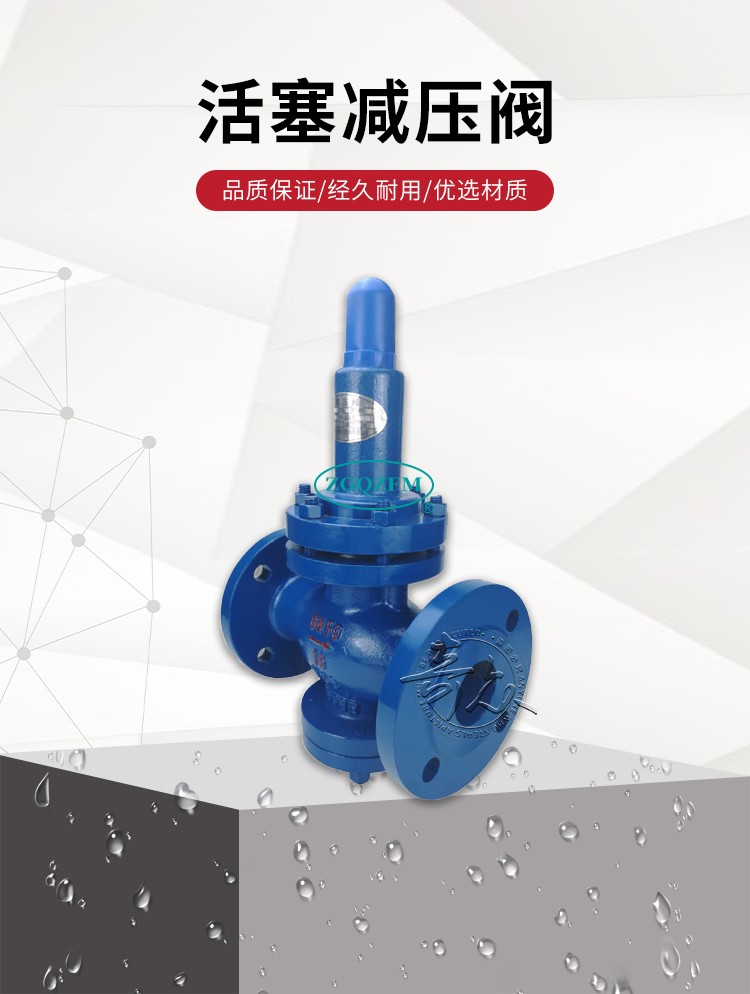

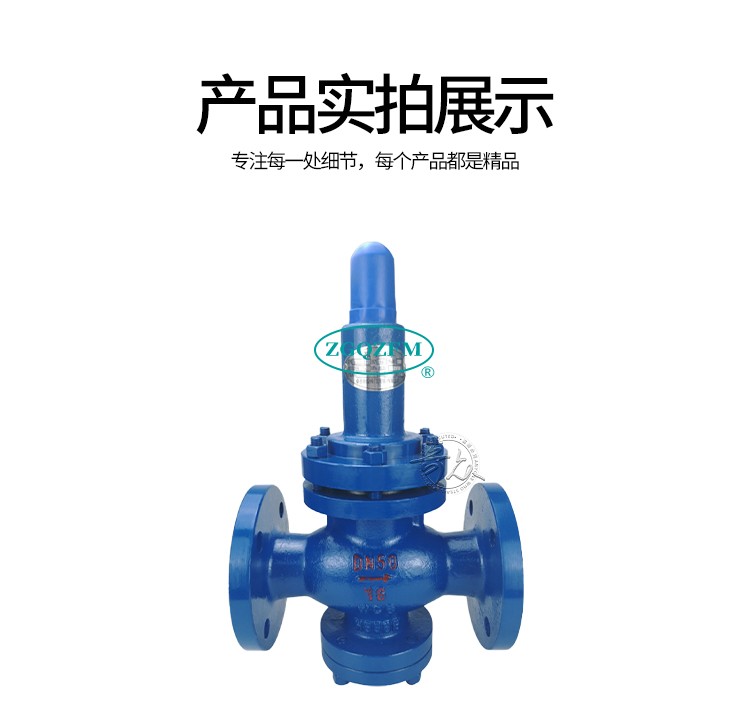

一、Y42X自来水法兰弹簧活塞式减压阀结构特点和用处
Y42X弹簧活塞式减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。本产品在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。Y42X弹簧活塞式减压阀调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。
二、Y42X自来水法兰弹簧活塞式减压阀主要技术参数和性能指标
公称压力(Mpa) | 1.0 | 1.6 | 2.5 |
壳体试验压力(Mpa) | 1.5 | 2.4 | 3.75 |
密封试验压力(Mpa) | 1.0 | 1.6 | 2.5 |
最高进口压力(Mpa) | 1.0 | 1.6 | 2.5 |
出口压力范围(Mpa) | 0.2-0.8 | 0.2-1.0 | 0.4-1.6 |
压力特性偏差(Mpa)△P2P | GB12244-1989 | ||
流量特性偏差(Mpa)P2G | GB12244-1989 | ||
渗漏量 | 0 | ||
工作温度 | 0℃-80℃ | ||
三、Y42X自来水法兰弹簧活塞式减压阀主要零件材料
零件名称 | 零件材料 |
阀体 阀盖 底盖 | WCB |
阀座 | 2Cr13 |
阀瓣 | 2Cr13 |
阀杆 | 2Cr13 |
缸套 | 2Cr13/25(镀硬铬) |
活塞 | 2Cr13 |
O型圈 | 丁腈橡胶 |
密封圈 | 丁腈橡胶 |
膜片 | 夹织物丁腈橡胶 |
调节弹簧 | 60Si2Mn |
四、Y42X自来水法兰弹簧活塞式减压阀流量系数(Cv)
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
五、Y42X自来水法兰弹簧活塞式减压阀外形尺寸(PN1.0-2.5
公称通径DN | 外 形 尺 寸 | ||
L | H | Hl | |
15 | 160 | 265 | 100 |
20 | 160 | 265 | 100 |
25 | 180 | 285 | 110 |
32 | 200 | 285 | 110 |
40 | 220 | 320 | 120 |
50 | 250 | 320 | 120 |
65 | 280 | 335 | 140 |
80 | 310 | 425 | 165 |
100 | 350 | 445 | 185 |
125 | 400 | 590 | 225 |
150 | 450 | 625 | 260 |
200 | 500 | 680 | 280 |
250 | 650 | 855 | 335 |
300 | 800 | 935 | 385 |
350 | 850 | 1015 | 430 |
400 | 900 | 1095 | 455 |
450 | 900 | 1165 | 500 |
500 | 950 | 1205 | 525 |
