一、ZJY46H组合式活塞减压阀产品说明：

组合式减压阀是一种在复杂多变的工况下亦可利用水压进行自我调节的减压阀稳压阀，在进口压力和流量产生变化的时候保持出口的压力和流量稳定。其完全实现自力控制，调试简单，运行可靠。组合式减压阀的反馈系统是根据减压阀出口压力的变化信号来控制过流面积（节流锥开度）的独立系统。减压阀装备有互为备用的双反馈系统，启用A系统即停用B系统的运行模式可以达到减压阀不停机检修的目的。水电站的运行工况比较复杂，尤其水质的好坏直接关系到设备的安全运行。针对泥沙含量较大的水电站，除了在减压阀的过流位置采用不锈钢材质并堆焊镍基合金防磨蚀外，减压阀的反冲排污装置亦能有效地防止反馈控制系统的堵塞，使减压阀在多泥沙杂物的水质中保持良好的工况。ZJY46H组合式减压阀/Y46T组合式减压阀当高压水通过导管和射流泵进入压力调节腔后，阀后为关闭状态，减压阀会迅速关闭。水库在静止状态下，我们可以通过泄压阀泄压时调整好压力并迅速关闭出口压力锁定阀，使压力调节腔的压力水锁定在调节腔内来保持减压阀的开度不变。从而达到输出的压力不变。在众多的减压阀系列产品中，软密封的组合式减压阀是可以减静压的。当减压阀阀后的阀门关闭，管道流速为0的时候，组合式减压阀的阀瓣，也就是节流锥会迅速关闭。丁晴橡胶密封面可以确保阀前的高压水不会渗漏到阀后的管道中，阀后的管道仍然保持低压。软密封的组合式减压阀的节流锥密封面材质是丁晴橡胶，相对于不锈钢材质的金属密封节流锥，在耐用度和抗气蚀方面有所不足，金属密封的材质允许。

二、ZJY46H组合式活塞减压阀工作原理：

当调节弹簧处于自由状态时，主阀和导阀呈关闭状态。拧动调节螺钉，由介质推开导阀，同时进入主阀橡胶薄膜腔室与调节弹簧的压力保持平衡，进入主阀橡胶薄膜腔室，使橡胶膜片向上，主阀打开，介质流向出口（此时截止阀打开，保持腔室一定的压力），出口介质再反馈至橡胶薄膜上方腔室和导阀下方腔室。当出口压力时，导阀的膜片上移，导阀开度减少，使腔室的介质压力下降，同时腔室压力下降，主阀橡胶薄膜下移，主阀的开度减小，出口压力下降，达到新的平衡；反之亦然。组合式减压阀适用于公称压力小于等于4.0MPa，公称直径小于等于DN500mm的活塞式减压阀。公称压力大于4.0MPa或公称直径大于DN500mm的减压阀可参照本导则执行。减压阀由主阀，导阀、截止阀组成。当调节弹簧处于自由状态时，主阀和导阀呈关闭状态。拧动调节螺钉，由介质推开导阀，同时进入主阀橡胶薄膜腔室与调节弹簧的压力保持平衡，进入主阀橡胶薄膜腔室，使橡胶膜片向上，主阀打开，介质流向出口（此时截止阀打开，保持腔室一定的压力），出口介质再反馈至橡胶薄膜上方腔室和导阀下方腔室。当出口压力增高时，导阀的膜片上移，导阀开度减少，使腔室的介质压力下降，同时腔室压力下降，主阀橡胶薄膜下移，主阀的开度减小，出口压力下降，达到新的平衡；反之亦然。

四、ZJY46H组合式活塞减压阀产品安装说明：

1、组合式减压阀前应安装过滤器，以防介质中的杂物进入减压阀，影响其性能。

2、装组合式减压阀之前必须对管路系统进行冲洗清理。以防焊渣，氧化皮等赃物流入阀内，影响阀门正常工作。

3、应安装在便于操作和维修的地方，并且必须直立安装在水平管道上，应注意使管路中介质的流向与阀体上箭头所示方向一致，切勿反装。

4、减压阀在安装使用时，应把旁通管道的截止阀打开，排除管路中的冷凝水和汽水的混合物，以防减压阀开启时产生水圾现象损坏减压阀，当无异常现象后，按顺时针方向缓慢旋转调节螺钉，将出口压力调至所需的压力(以阀后表压为准)，调整后，将锁紧螺母背紧，拧上防护罩。

5、减压阀通常有DN50～DN100等多种规格，阀前、后的工作压力分别为＜1MPa和0．1～0．5MPa，调压范围误差为±5％～10％。

组合式减压阀是一种在复杂多变的工况下亦可利用水压进行自我调节的减压阀稳压阀，在进口压力和流量产生变化的时候保持出口的压力和流量稳定。其完全实现自力控制，调试简单，运行可靠。组合式减压阀的反馈系统是根据减压阀出口压力的变化信号来控制过流面积（节流锥开度）的独立系统。减压阀装备有互为备用的双反馈系统，启用A系统即停用B系统的运行模式可以达到减压阀不停机检修的目的。水电站的运行工况比较复杂，尤其水质的好坏直接关系到设备的运行。针对泥沙含量较大的水电站，除了在减压阀的过流位置采用不锈钢材质并堆焊镍基合金防磨蚀外，减压阀的反冲排污装置亦能有效地防止反馈控制系统的堵塞，使减压阀在多泥沙杂物的水质中保持良好的工况。（反冲排污系统标配为手动控制，根据水质实际情况把握反冲排污频率，或直接采用PLC自动反冲排污装置。）

ZJY46H度更高抗气蚀能力更强高减压比活塞组合式减压阀

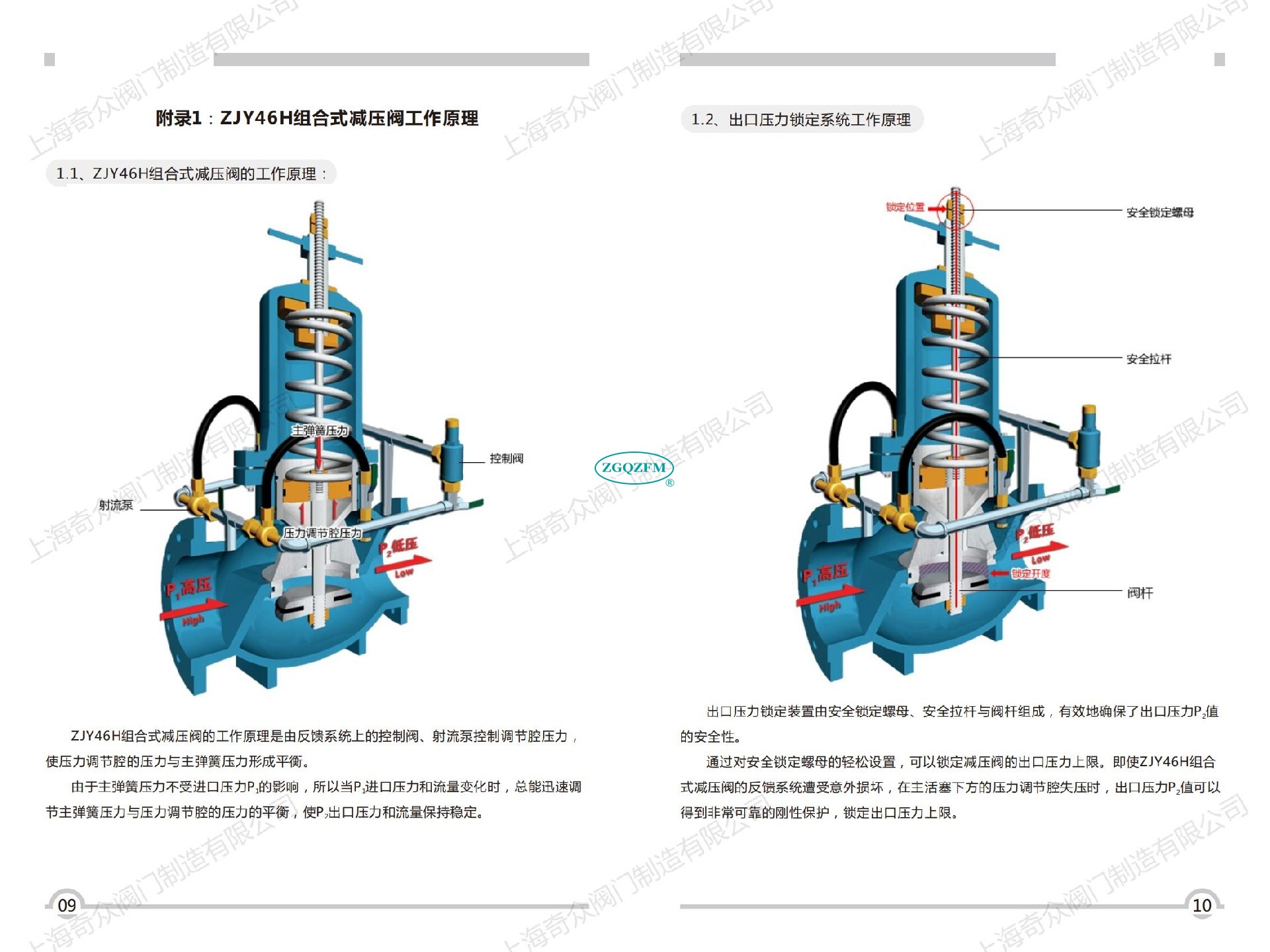

一种利用水压进行自我调节的减压阀稳压阀，在进口压力和流量产生变化的时候保持出口的压力和流量稳定。其完全实现自力控制，调试简单，运行可当管道流量为0的时候，减压阀进入全关闭状态，阀后压力保持低压（可减静压） 如图所示:当P1变化时减压阀的出口首先表现为P2±△P2通过反馈系统出口管传到控制阀，使Pt=Pk±△P2；从而L发生相应变化，导致±△Pe的变化，经压力导管导致Pk的相应变化，Pt与Pk达到新的平衡，主阀的过流面积H相应变化，因此，P1变化，而通过H的流量不变。P2始终是原整定的低压值。当流量变化时，减压阀自我调节工作原理也如同上。

ZJY46H低噪音组合式减压阀技术要求

（1）    减压阀所有零部件及其备品备件的设计、制造、试验均应满足相应设备、材料、元器件的的要求。

（2）    本电站减压阀应为活塞式减压阀，采用减压方式。

（3）    减压阀进口压力范围0~1.6MPa，出口压力范围0~0.3MPa。

（4）    可调式减压阀在稳定流动状态下，出口压力恒定，进口压力变化时，出口流量偏差值不得超过10%。当进口压力恒定，出口流量从该工况下的20%zui大流量至大流量变化时，出口压力负偏差值不得超过10%。减压阀应设有节流装置，在相对较大的压力损失情况下，有很宽的流量范围。

减压阀在稳定流动状态下，出口流量恒定，进口压力变化时，出口压力偏差值不得超过5%。

（5）    减压阀的控制水管上应装设可拆卸式过滤器，以防止泥沙淤塞。

（6）    减压阀带有不锈钢阀位指示器，以便指示阀门的开启位置。

（7）    减压阀在运行状态中无异常的卡阻﹑滑移﹑振动及噪音等情况，具有较高的调节灵敏度及精度，水头损失较小。

（8）    减压阀寿命应在以上。

（9）    减压阀运行时在1m范围内的噪音应小于90dB。

（10）    减压阀阀体材质采用合金铸钢。

•
