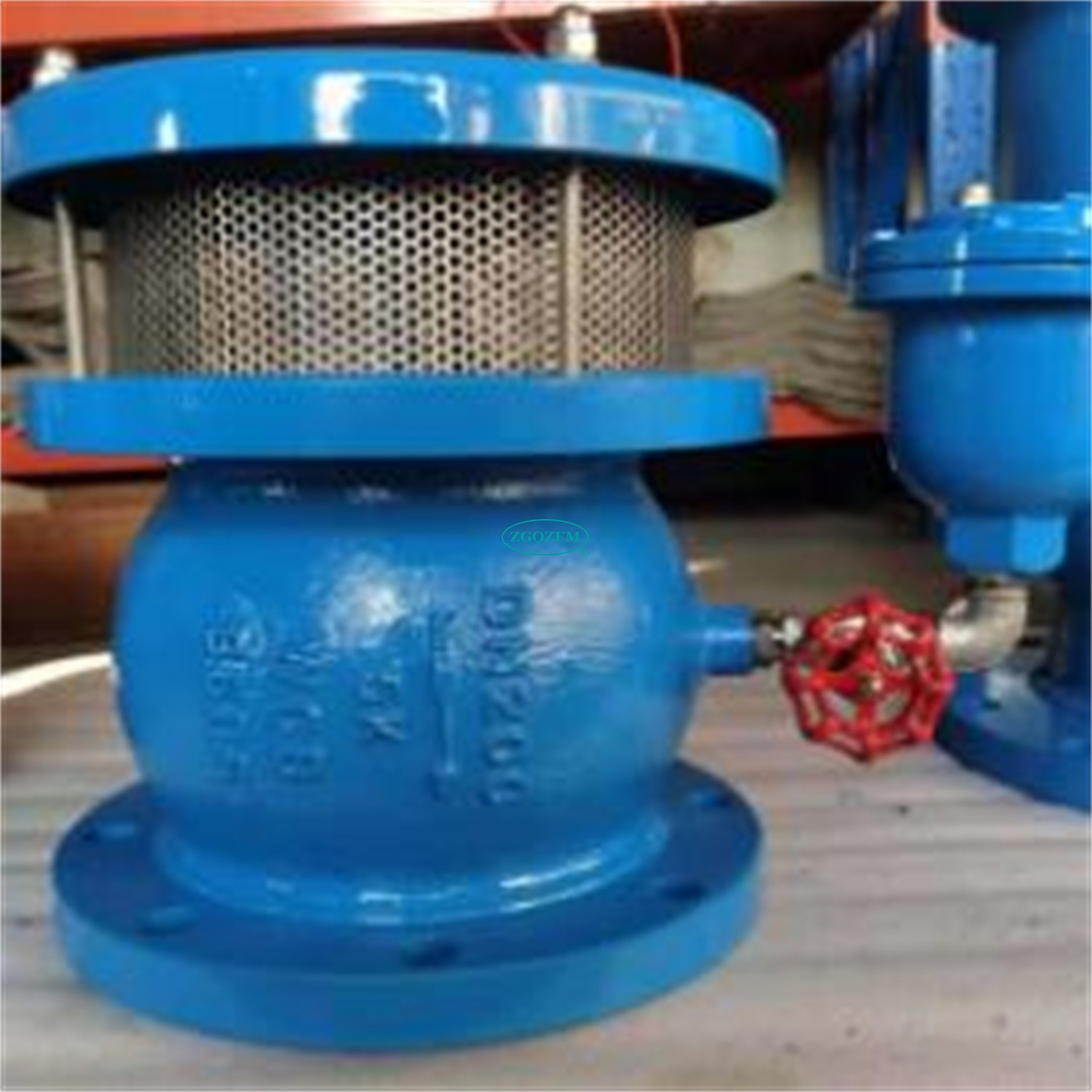

真空注气微排阀AV-0830也叫真空排气阀：自动控制，法兰连接，材质：铸钢/不锈钢，公称通径DN50-DN500，公称压力PN10~25，主要用于安装在输水系统上，只有大流量吸气功能而没有大流量排气功能，从而能够抑制管内空腔弥合水锤的能力，其通过大流量吸气之后，仍然有微量排气能力，可缓慢地排除吸进来的空气，从而达到不让空气存留在管道内的目的。本产品能够满足水路系统中特殊情况下的通气问题，尤其是当发生非常水锤情况下的安全保护问题。
真空注气微排阀工作原理
其负压吸气阀包括吸气阀体、阀盖、高速吸气孔口和带弹簧的阀瓣，阀瓣通过弹簧上下移动，使吸气阀封闭或开启高速吸气孔口保持关闭或通气状态。微量排气阀通过连接管连接在负压吸气阀一侧的阀口前，包括微排阀体、微量排气孔口、浮球以及杠杆组件，微量排气孔口内壁靠下设有微排阀座，浮球通过杠杆组件连接微排阀瓣，浮球的下降或上升带动杠杆组件及微排阀瓣来打开或关闭微量排气孔口。真空注气微排阀具有三大功能
①高速吸气
②微量排气
③不高速排气
吸气后不高速排气，暂留存气囊作缓冲作用；吸气后微量排气，缓慢排除管道中的气体，减少阻力节约能源。感应负压灵敏开启，开启负压值不低于-1724pa。
真空注气微排阀性能特点
1、注气微排阀真空开启值可调，既适用于污水和废水，又可适用于清水
2、大尺寸孔口，具有比标准孔口更大的高速吸气能力
真空注气微排阀零件材料
序号 | 零件名称 | 材料名称 | |||||
1 | 阀 盖 | HT200 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 阀 杆 | SUS304 | SUS304 | SUS304 | SUS304 | SUS316 | SUS316L |
3 | 阀 瓣 | SUS304 | SUS304 | SUS304 | SUS304 | SUS316 | SUS316L |
4 | 弹 簧 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr17Ni12Mo2 | 0Cr17Ni12Mo2 |
5 | 阀 体 | HT200 | QT450 | WCB | CF8 | CF8M | CF3M |
6 | 球 阀 | CF8 | CF8 | CF8 | CF8 | CF8M | CF3M |
7 | 微 排 阀 | HT200 | QT450 | WCB | CF8 | CF8M | CF3M |
真空注气微排阀技术参数
公称压力PN(MPa) | 1 | 1.6 | 2.5 | 4 | 2 | 5 |
壳体试验压力(MPa) | 1.5 | 2.4 | 3.75 | 6 | 3 | 7.5 |
高压水密封试验压力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
低压水密封试验压力(MPa) | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
设计制造 | JB/T 12386-2015 给水管道进排气阀 | |||||
法兰标准 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.34-2017等 | |||||
检验验收 | JB/T 12386-2015 给水管道进排气阀 | |||||
压力试验 | GB/T 13927-2008 工业阀门 压力试验 | |||||
介质温度 | 0℃~80℃ | |||||
工作介质 | 清水、原水(注：不能用于污水系统) | |||||
真空注气微排阀主要外形连接尺寸
公称压力 | 公称通径 | 尺寸(mm) | |||||
PN(MPa) | DN(mm) | L | D | D1 | D2 | b | N-Φ |
1.0-1.6 | 50 | 180 | 165 | 125 | 102 | 18 | 4/18 |
65 | 190 | 185 | 145 | 122 | 18 | 8/18 | |
80 | 210 | 200 | 160 | 138 | 20 | 8/18 | |
100 | 225 | 220 | 180 | 158 | 20 | 8/18 | |
125 | 250 | 250 | 210 | 188 | 22 | 8/22 | |
150 | 270 | 285 | 240 | 212 | 22 | 8/22 | |
200 | 310 | 340 | 295 | 268 | 24 | 12/22 | |
250 | 370 | 405 | 355 | 320 | 26 | 12/26 | |
300 | 380 | 460 | 410 | 378 | 28 | 12/26 | |
