静态平衡阀

{content:ext_xq}

所属类别：平衡阀系列

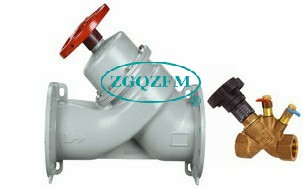

产品名称：静态平衡阀

产品型号：SP45F/STAF

销售电话：021-51645825 13817855033

微信扫码咨询

QQ咨询

产品详情 Product Details

静态平衡阀,静态流量平衡阀是通过改变阀芯与阀座的间隙静态平衡阀（开度），来改变流经阀门的流动阻力以达到调节流量的目的，其作用对象是系统的阻力，静态平衡阀能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前气候需要下的部份负荷的流量需求，起到热平衡的作用。统中存在的室温冷热不均问题。同时能准确地调节压降和流量,用以改善管网系统中液体流动状态,达到管网液体平衡和节约源的目的。阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀，只要在各支路及用户入口装上适当规格的平衡阀，并用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理的范围内、从而克服了“大流量，小温差”的不合理现象。该产品是供热系统中的理想产品。既可安装在供水管上，也可以安装在回水管上，一般我们建议安装在回水管上，尤其对于高温环路，为方便调试，更要装在回水管上，安装了平衡阀的供（回）水管不必再设截止阀。
静态平衡阀,静态流量平衡阀性能
1、调节性能；
2、截止功能；
3、准确到1/10圈的开启圈数显示；
4、理论流量特性曲线为等百分比（近似）特性，当阀权度为30-50%时，实际流量特性为线性；
5、开度锁定功能，非物业管理人员无法改变设定状态；
6、可方便有效地对压力、流量进行调节，配套智能仪表可方便地显示工作压差与流量，指导和记录平衡调节方案；
静态平衡阀,静态流量平衡阀结构特点
1、阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀；
2、克服了“大流量，小温差”的不合理现象；
3、既可安装在供水管上，也可以安装在回水管上；
4、安装了平衡阀的供（回）水管不必再设截止阀；
5、准确到1/10圈的开启圈数显示；
6、聚四氟乙烯密封，密封性能可靠，使用寿命长；
7、内部元件采用不锈钢、铜合金，抗锈蚀性能强；
静态平衡阀,静态流量平衡阀零部件材料

零件名称	阀体、阀盖	阀杆	阀瓣	密封垫
材料	灰铸铁、球墨铸铁、铸钢、不锈钢	不锈钢	球墨铸铁	橡胶石棉板

静态平衡阀,静态流量平衡阀技术参数

公称压力(MPa)	壳体试验压力(MPa)	适用温度	适用介质	特性曲线	安装使用范围
1.6	2.4	≤120℃	水、油等非腐蚀性液体	等百分比	管网系统主干、分支干、室内供水干管、分支立管及多台锅炉

静态平衡阀,静态流量平衡阀产品特点：
1、准确地调节压降和流量。
2、解决供热（空调）系统中存在的室温冷热不均问题。
3、等百分比流量特性，能够合理地分配流量。
4、克服了“大流量，小温差”的不合理现象。
5、达到管网液体平衡和节约源的目的。
6、安装了静态平衡阀的供（回）水管不必再设截止阀。
静态平衡阀性能规范：

应用范围	供热及制冷系统，生活水系统及冷却塔循环水系统，.大工作压力：25bar、额定压力：PN25
阀体	球磨铸铁EN-GJS-400-15、铸钢WCB、不锈钢304
连接扣	PP、WCB
阀锥、阀轴	铜合金
压力测试口	带有EPDM密封的黄铜
流量误差	±5%(50%~100%开度)
工作温度	-20℃~+120℃当需要更高温度时，可特殊定做，当温度高于120℃时，请卸下手轮。
密封	PTFE/双面O形圈
手轮	聚酰胺材料DN50~DN400
阀冒	球墨铸铁
阀芯	硅黄铜，CuZn16Si4-C
数字手轮	DN50~DN400的阀门配以红色聚酰胺塑料
表面处理	两次瓷漆喷涂符合标准ISO5752，1系列，BS2080，EN558-1，1系列
测量接口	自封式的测量口，移动盖帽并用探针插入测量

静态平衡阀流量计算
计算公式：Q=Kv×√(ΔP) （Q：流量，单位m3/h ；Kv：阀门参数；ΔP：阀门前后压差，单位Bar）静态平衡阀选型时，若无法准确知道所安装处应补偿的阻力值时，为不增加系统阻力，则阀门全开情况下其前后压差不大于5KPa。
静态平衡阀,静态流量平衡阀:
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的SP45F/STAF静态平衡阀产品，请您根据参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。
