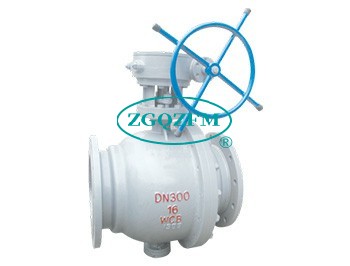

Q347Y固定球阀

{content:ext_xq}

所属类别：球阀系列

产品名称：Q347Y固定球阀

产品型号：Q347Y

销售电话：021-51645825 13817855033

微信扫码咨询

QQ咨询

产品详情 Product Details

Q347Y固定球阀产品说明：
美标球阀是新一代高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所以固定式球阀的转矩小、阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封，因而安装没有流向限制，是双向。
Q347Y美标固定球阀适用介质：水、气、油品、天然气和酸碱腐蚀性介质。适用温度：-196～350℃，驱动方式：手动、气动、电动、液动等。广泛适用于食品、医药、石油、化工、天然气、钢铁、环保、造纸等输送管路介质的切断或流通。还可给这一装置注射相应的清洗剂或润滑剂对密封面进行清洗。
Q347Y美标固定球阀主要性能规范：

试验压力 (Mpa)	公称压力(Mpa)					压力级(Class)					JIS(Mpa)
试验压力 (Mpa)	1.6	2.5	4.0	6.4	10.0	150	300	400	600	900	10K	20K
强度试验	2.4	3.8	6.0	9.6	15.0	3.1	7.8	10.2	15.3	23.1	2.4	3.8
密封试验	1.8	2.8	4.4	7.0	11.0	2.2	5.6	7.5	11.2	16.8	1.5	2.8
气密试验	0.5～0.7
工作温度	PTFE≤150℃　PPL≤300℃ 碳纤≤350℃
适用介质	C：水、油、蒸气 P：硝酸类(温度≤200℃ )R：醋酸类(温度≤200℃ )
驱动方式	手动、气动、电动、液动等

Q347Y美标固定球阀主要零部件材料：

阀体	阀杆	阀球	密封面	垫片	填料	工作温度	适用介质
WCB	1Cr13	1Cr13	1Cr13	柔性石墨	柔性石墨	-29-425℃	水、蒸汽、油品
WC6	15CrMo	15CrMo		柔性石墨	柔性石墨	-29-425℃
WC9	25Cr2MoV	25Cr2MoV	司太立合金	不锈钢加柔性石墨	编结石墨
LCB	304	304				-46-354℃
CF8	304	304	本体材料	08软钢		-196-600℃	部分酸、碱
CF3	304L	304L
CF8M	316	316		F304 F316
CF3M	316L	316L

Q347Y美标固定球阀制造标准:

设计依据	国标系列	美标系列
设计标准	GB/T12237	AP16D	ANSI B16.34
法兰连接结构长度	GB/T12221	AP16D	ANSI B16.10
结构长度(焊接)	GB/T15188.1	AP16D	ANSI B16.10
连接法兰	GB/T9113 JB/T79 Hg20592	ANSI B16.5、B16.47
对焊端	GB/T12224	ANSI B16.25
试验和检验	GB/T9092	AP16D	AP1598

Q347Y美标固定球阀主要连接尺寸及重量
Class 150Lb

公称通经DN	NPS		2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"
公称通经DN	DN		50	80	100	150	200	250	300	350	400	450	500
d1			51	76	102	152	203	254	305	337	387	438	489
L		RF	178	203	229	394	457	533	610	686	762	864	914
L		BW	216	283	305	457	521	559	635	762	838	914	991
H1			100	110	130	175	210	274	305	340	395	440	470
H			165	90	200	270	300	380	420	450	530	560	605
W			400	700	850	600	600	600	800	800	800	800	800
E			-	-	-	116	116	116	171	171	257	257	257
F			-	-	-	350	350	350	420	420	500	500	500
WT(KG)			24	50	75	195	280	440	570	800	1480	2350	2400

Class 300Lb

公称通经DN	NPS	2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"
公称通经DN	DN	50	80	100	150	200	250	300	350	400	450	500
d1		51	76	102	152	203	254	305	337	387	438	489
L	RF	178	203	229	394	457	533	610	686	762	864	914
L	BW	216	283	305	457	521	559	635	762	838	914	991
H1		100	110	130	175	210	274	305	340	395	440	470
H		165	90	200	270	300	380	420	450	530	560	605
W		400	700	850	600	600	600	800	800	800	800	800
E		-	-	-	116	116	116	171	171	257	257	257
F		-	-	-	350	350	350	420	420	500	500	500
WT(KG)		30	58	95	210	318	440	575	800	1840	2700	2890

上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q347Y固定球阀产品，请您根据参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。
