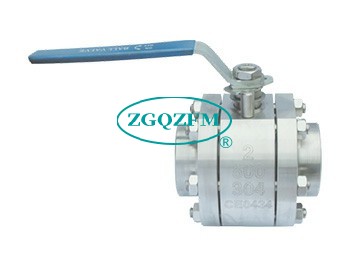

304锻钢球阀概述：
①、耐高压：压力可达1.6Mpa-42Mpa；C·ass：150-2500·b
②、耐高温：该球阀的阀座完全采用了美标闸阀的结构，因此温度由阀体材料来决定。
③、无摩擦：该球阀在开启时利用二块式球体的优点，先水平收拢瞬间脱离阀座，然后再旋转90度全开。
请按以下指示进行安装：
（1）取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。
（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
（5）本类阀应安装在管道的水平方向或垂直方向。
（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
●304锻钢球阀在关闭状态下，阀体内部依旧存在受压流体
●维修前，解除管线压力并使阀门处于打开位置
●维修前，断开电源或气源
●维修前，将执行机构与支架脱离
1）、填料处得再锁紧
· 若填料涵处有微泄发生，须再锁紧阀杆螺母
· 注意不要锁太紧，通常再锁1/4圈～1圈，泄露即会停止。
2）、更换阀座和密封件.
A）、拆卸
· 使阀处于半开位置，冲洗、清除阀体内外可能存在的危险物质.
· 关闭球阀，拆掉两边法兰上的连接螺栓和螺母，然后将阀由管线上完全移除。
· 依序拆卸驱动装置-执行机构，连接支架，防松垫圈，阀杆螺母，蝶形弹片 ，格南，耐磨片，阀杆填料
· 拆卸体盖连接螺栓（5）和螺母，将阀盖与阀体分离，并拿掉阀盖垫圈（16）。
· 确认阀球（3）在“关断”位置，这可以将其较容易的从阀体拿出，随后取出阀座。
· 由阀体中孔向下轻推阀杆（6）直到完全取出，然后取出O型圈（8）及阀杆下填料（7）
注意：请谨慎操作，以避免擦伤阀杆表面及阀体填料函密封部位
B）、重新组装
· 清洗和检查拆下零件，强烈推荐用备用零件包更换其阀座及阀盖垫圈等密封件
· 按拆卸的相反顺序进行组装。
· 用规定的扭矩，交叉锁紧法兰连接螺栓（5）。
· 用规定的扭矩，锁紧阀杆螺母（13）
· 安装执行机构后，输入相应的信号通过旋转阀杆带动阀芯旋转，使阀门至打开和关闭位置。
· 如有可能，请在回装管道前，按相关标准对阀进行压力密封测试和性能测试。
