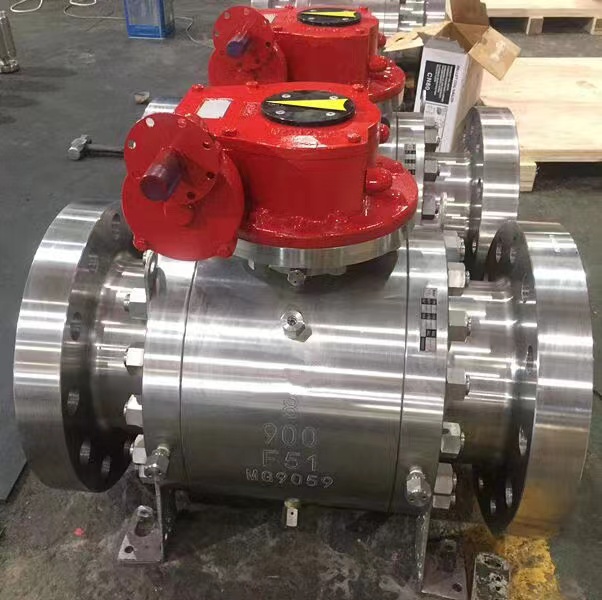

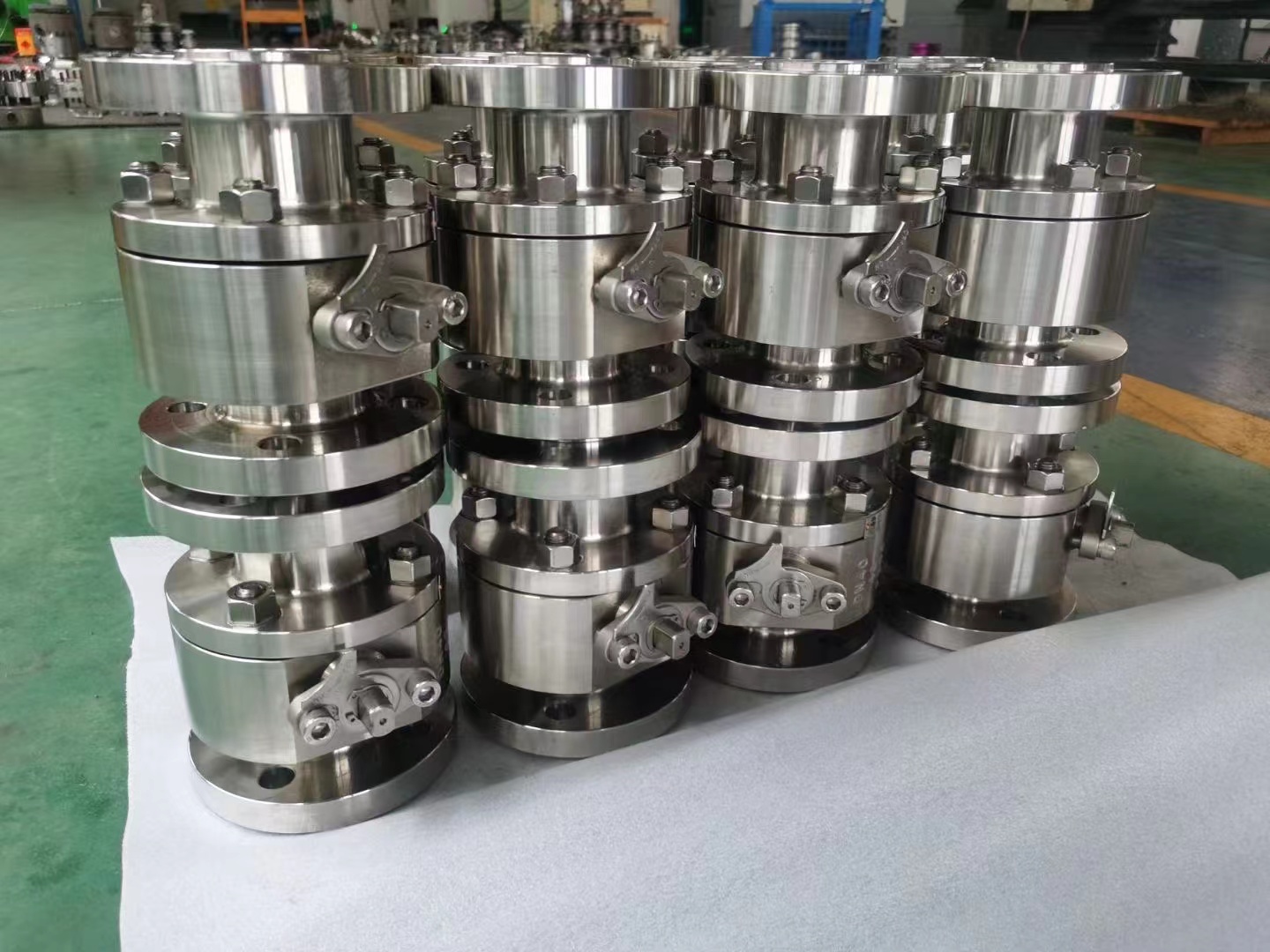

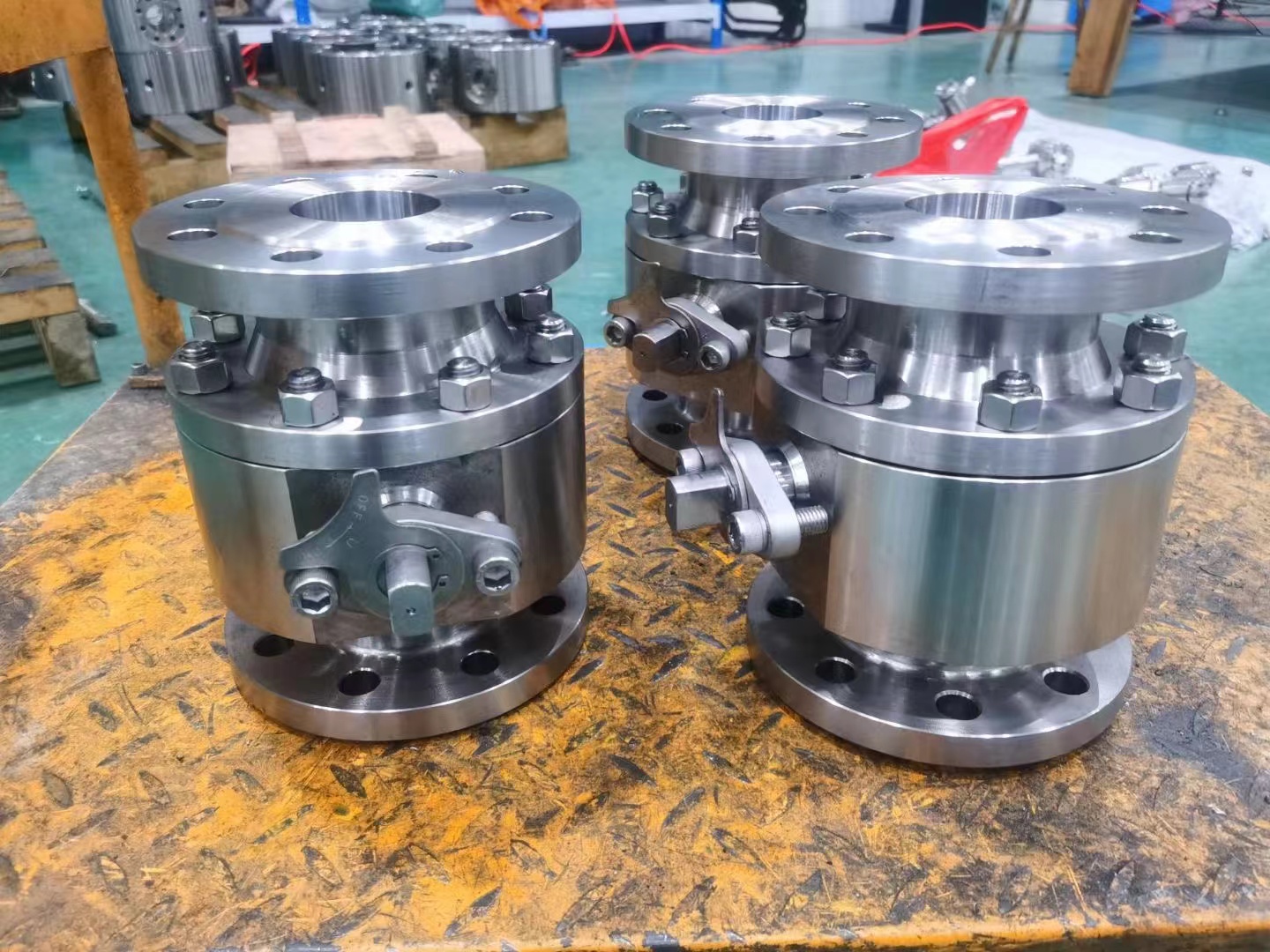

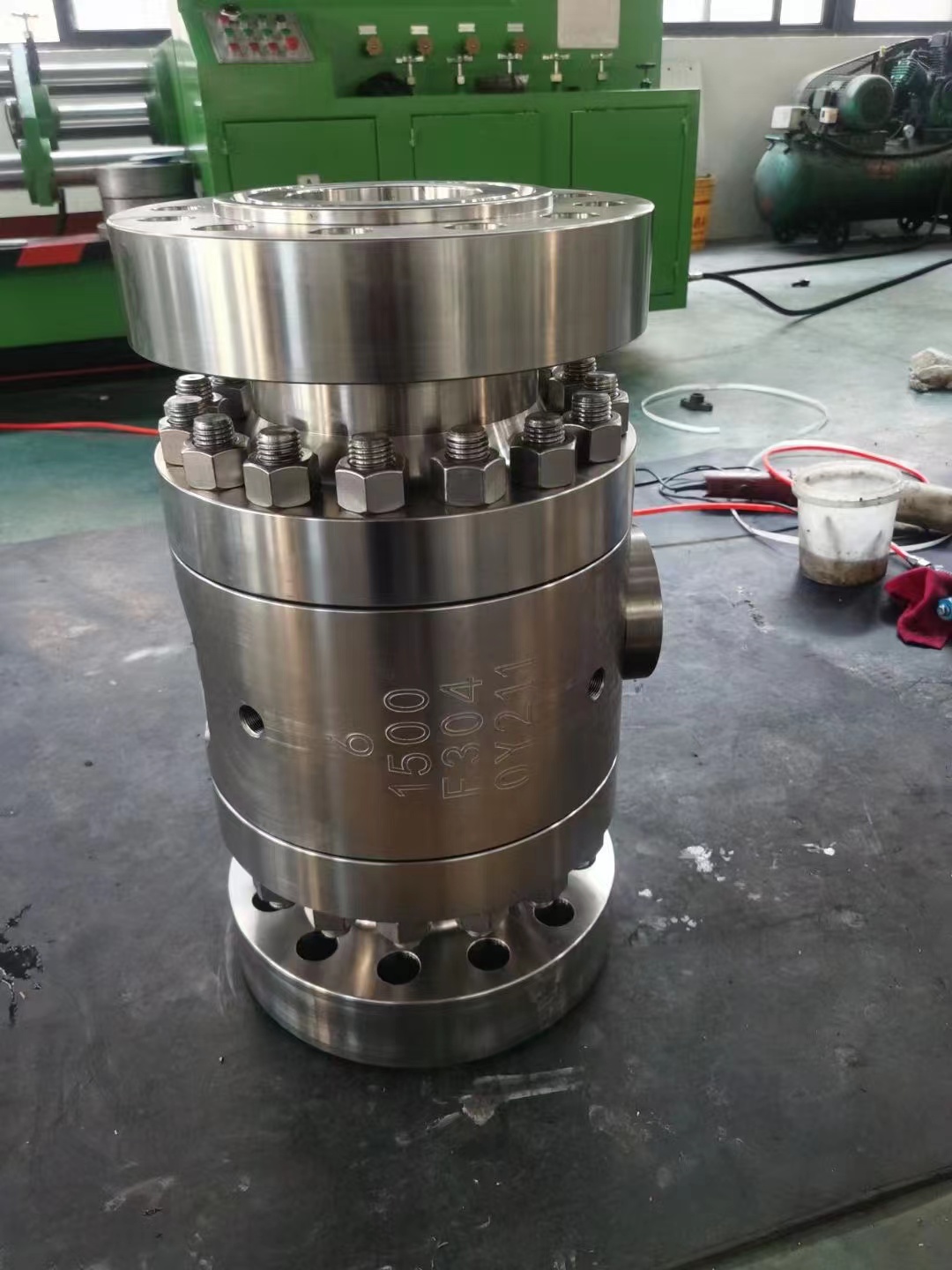

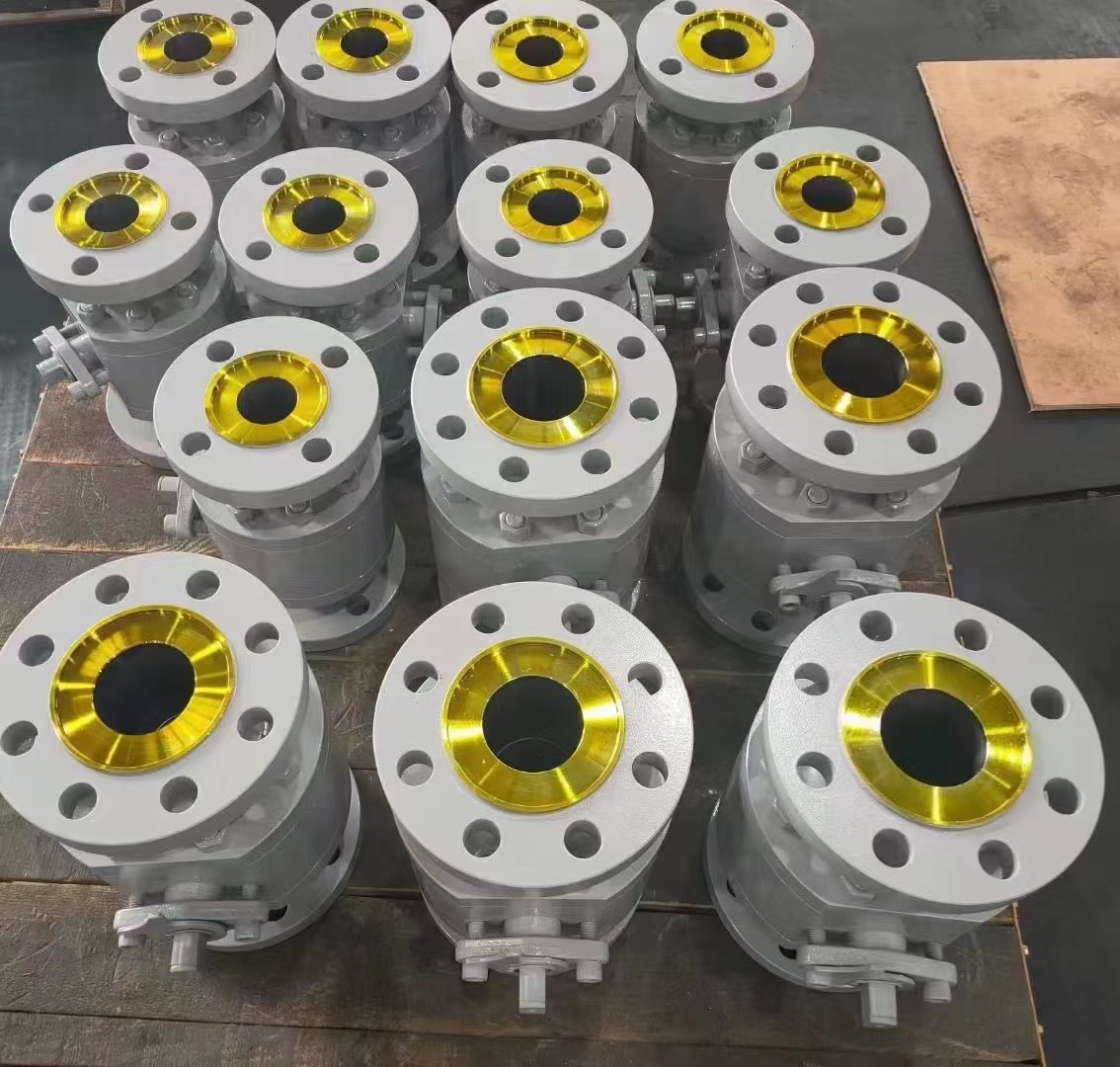

高压锻钢法兰固定球阀

所属类别：球阀系列

产品名称：高压锻钢法兰固定球阀

产品型号：Q347FY

销售电话：021-51645825 13817855033

微信扫码咨询

QQ咨询

产品详情 Product Details

Q347FY高压锻钢法兰固定球阀产品用途

Q347F型PN16~PN64 锻钢固定球阀用于 Class150~Class1500、PN16~PN64、JIS10K~JIS20K 的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。高压固定式锻钢球阀就是材料是锻造出来的，材质的密度比铸造的密度要大很多，适用高压场合，三片式高压锻钢球阀将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆中间轴左右对称，固定式锻钢球阀在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中间位置，保证了阀门良好的操作性能。

Q347FY高压锻钢法兰固定球阀产品特点

1、在各种阀门中，球阀的流动阻力小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成优良径，介质几乎可以毫无损失的流过。

2、球阀旋转90°即可全关全开，启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。

锻钢固定球阀是新一代高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封因而安装没有流向限制，是双向。本阀有二块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部设有弹簧保证阀座紧贴球体，保持密封。上下阀杆均设有PTFE轴承，减少磨擦，操作省力，小轴底部没有调整片，保证球与密封圈的接处位置。采用全通径的结构使阀门流量孔么与管线内径一致，以便管线清扫。

应用范围：锻钢固定球阀适用于：化工、石油、天然气、冶金等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。

Q347FY高压锻钢法兰固定球阀三分体式连接锻钢固定球阀，系将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆中间轴左右对称，固定式锻钢球阀它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中间位置，保证了阀门良好的操作性能；标准阀座采用弹簧结构，将阀座推向球体，保证了良好的进出口双向密封性能；利用自带的排放阀，阀体中腔可向外排放；枢轴采用防吹出保护结构，有效地防止泄漏；低磨擦系数的轴承，使得扭矩减小，便于阀门启闭；阀杆与阀体有效的接触，使防静电接地装置性能优越等。固定式锻钢球阀具有性能优，可靠性高，用途广泛，价格合理等优点。适用于：化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。

标准规范：设计制造标准：GB/T 12237-2007结构长度标准：GB/T 12221-2005连接法兰标准：GB/T 9113压力温度等级：GB/T 12224-2005试验检验标准：GB/T 13927-2008

1.锻钢固定球阀特征

OVIKO锻钢固定球阀,锻造材料可以确保足够的硬度和强度最大额定操作压力下没有内在缺陷施放。足量的壁厚度决定身体和适应不同的高强度螺栓阀系方便维护和足以承担压力管道阀门的阀内件精心设计,选择在各种工作可靠性的工作条件。

2.防火安全结构

当耳轴球阀正常使用,其加盖阀座和球面法、阀座固定器o形环和盖章的身体,这是软密封,密封可靠当阀座和o形环受伤,阀座固定器和身体会加盖膨胀石墨这样的行为防火安全的目的。

3.防静电设备

为了防止间的磨擦球,杆和聚四氟乙烯产生静电可能点燃易燃物品和炸药,导致事故,在这个球阀,静态传导弹簧之间阀杆和球,阀杆和身体因此静电是地面和系统安全进行担保。

4.自由泄漏的身体密封结构

畅顺,阀门的开关位置阀体和阀帽的双加盖垫片和o形环,在此基础上,这样的原因似火、高温、减震和凹凸不平的开放或关闭扭矩都不会引起外泄漏。

5.操作低扭矩

自我润滑轴承安装在摩擦的干细胞,导致耐磨、灵活的运作和低扭矩。

6.双重阻塞渗出(DBB)

当球全开或关闭位置,发射机物质身体可以腔中心公布排水、排空装置此外,很中心压力阀门腔内能被释放到低压结束了自己的救援的座位。

7.紧急密封

复合注塑孔设计和复合注塑阀门安装在位于阀杆/戴帽子和身体方面的支持阀门当密封阀杆或座位受损的诱发泄漏,这种化合物可以用来做第二次密封隐蔽的止回阀安装在旁都有复合注塑阀门,防止由于外流化合物的作用的物质,发射机复合的顶端的喷油阀的复合快速的连接连接器注射枪。

8.扩展阀杆

地下安装阀门,阀杆可以延长、为方便操作相应的复合喷油嘴、排水阀可以延长到最高的阀门。

9.自动体腔,救援

当身体压力上升不正常的,如不稳定因素、耳轴球阀下游阀座上将被正常压力,同时不正常的自动释放压力,并不损坏密封的上游的座位。

10.各种驱动类型

阀门顶部垫根据ISO 5211设计,方便交流和连接各种驱动共同驱动类型是手动、电动、气动、气动/液压。

Q347FY高压锻钢法兰固定球阀性能参数

工作压力（MPa）		1.6~25.0
适用温度（℃）		≤180
适用介质		水、蒸汽、油品	弱腐蚀性介质
材料	阀体、阀盖	碳素钢铸钢	铬镍系不锈钢
	球体、阀杆	铬/铬镍/铬镍钼系不锈钢	铬镍系不锈钢
	密封圈	柔性石墨垫圈/316＋柔性石墨垫圈
	填料	聚四氟乙烯

Q347FY高压锻钢法兰固定球阀主要连接尺寸

PN	DN	L	D	K	d	Y	b	Z-d0	Ws	Hs	Hw	Hd
1.6MPa	40	165	145	110	85	-	16	4-18	230	135	-	-
	50	203	160	125	100	-	16	4-18	260	150	-	-
	65	222	180	145	120	-	18	4-18	350	180	-	-
	80	241	195	160	135	-	20	8-18	500	195	-	-
	100	305	215	180	155	-	20	8-18	650	245	310	420
	125	356	245	210	185	-	22	8-18	800	270	330	440
	150	394	280	240	210	-	24	8-23	1000	295	390	470
	200	457	335	295	265	-	26	12-23	-	-	440	510
	250	533	405	355	320	-	30	12-25	-	-	490	560
	300	610	460	410	375	-	30	12-25	-	-	530	600
	350	686	520	470	435	-	34	16-25	-	-	620	670
	400	762	580	525	485	-	36	16-30	-	-	675	720
	450	864	640	585	545	-	40	20-30	-	-	740	790
	500	914	705	650	608	-	44	20-34	-	-	825	870
	600	1067	840	770	718	-	48	20-41	-	-	920	960
2.5MPa	40	190	145	110	85	-	18	4-18	230	135	-	-
	50	216	160	125	100	-	20	4-18	260	150	-	-
	65	241	180	145	120	-	22	8-18	350	180	-	-
	80	283	195	160	135	-	22	8-18	500	195	-	-
	100	305	230	190	160	-	24	8-23	650	245	310	420
	125	381	270	220	188	-	28	8-25	800	270	330	440
	150	403	300	250	218	-	30	8-25	1000	295	390	470
	200	502	360	310	278	-	34	12-25	-	-	440	510
	250	568	425	370	332	-	36	12-30	-	-	490	560
	300	648	485	430	390	-	40	16-30	-	-	530	600
	350	762	550	490	448	-	44	16-34	-	-	620	670
	400	838	610	550	505	-	48	16-34	-	-	675	720
	450	914	660	600	555	-	50	20-34	-	-	740	790
	500	991	730	660	610	-	52	20-41	-	-	825	870
	600	1143	840	770	718	-	56	20-41	-	-	920	960
4.0MPa	40	190	145	110	85	76	18	4-18	230	135	-	-
	50	216	160	125	100	88	20	4-18	260	150	-	-
	65	241	180	145	120	110	22	8-18	350	180	-	-
	80	283	195	160	135	121	22	8-18	500	195	-	-
	100	305	230	190	160	150	24	8-23	800	250	320	430
	125	381	270	220	188	176	28	8-25	1000	280	340	450
	150	403	300	250	218	204	30	8-25	1200	300	405	480
	200	502	375	320	282	260	38	12-30	-	-	450	530
	250	568	445	385	345	313	42	12-34	-	-	505	590
	300	648	510	450	408	364	46	16-34	-	-	545	620
	350	762	570	510	465	422	52	16-34	-	-	640	690
	400	838	655	585	535	474	58	16-41	-	-	690	740
	450	914	680	610	560	524	60	20-41	-	-	760	810
	500	991	755	670	612	576	62	20-48	-	-	850	900
6.4MPa	40	241	165	125	95	76	24	4-23	260	140	-	-
	50	292	175	135	105	88	26	4-23	260	160	-	-
	65	330	200	160	130	110	28	8-23	350	180	-	-
	80	356	210	170	140	121	30	8-23	500	220	-	-
	100	406	250	200	168	150	32	8-25	800	250	320	430
	125	450	295	240	202	176	36	8-30	1000	295	340	450
	150	495	340	280	240	204	38	8-34	1200	340	405	480
	200	597	405	345	300	260	44	12-34	-	-	450	530
	250	673	470	400	352	313	48	12-41	-	-	505	590
	300	762	530	460	412	364	54	16-41	-	-	545	620
	350	826	595	525	475	422	60	16-41	-	-	640	690
	400	902	670	585	525	474	66	16-48	-	-	690	740
	500	1054	800	705	640	576	70	20-54	-	-	760	810
10.0MPa	40	241	165	125	95	76	26	4-23	260	160	-	-
	50	292	195	145	112	88	28	4-25	350	180	-	-
	65	330	220	170	138	110	32	8-25	500	200	-	-
	80	356	230	180	148	121	34	8-25	800	240	310	410
	100	432	265	210	172	150	38	8-30	1000	270	340	450
	125	508	310	250	210	176	42	8-34	1200	320	360	505
	150	559	350	290	250	204	46	12-34	-	-	425	555
	200	660	430	360	312	260	54	12-41	-	-	470	625
	250	787	500	430	382	313	60	12-41	-	-	525	645
	300	838	585	500	442	364	70	16-48	-	-	565	715
	350	889	665	560	498	422	76	16-54	-	-	670	770
	400	991	715	620	558	474	80	16-54	-	-	720	840
16.0MPa	40	305	175	125	92	76	32	4-27	350	160	-	-
	50	368	215	165	132	88	36	8-25	500	180	-	-
	65	419	245	190	152	110	44	8-30	800	200	-	-
	80	425	260	205	168	121	46	8-30	1000	240	310	410
	100	457	300	240	200	150	48	8-34	1200	270	340	450
	125	559	355	285	238	176	60	8-41	-	-	360	505
	150	610	390	318	270	204	66	12-41	-	-	425	560
	200	737	480	400	345	260	78	12-48	-	-	530	630
	250	838	580	485	425	313	88	12-54	-	-	570	720
	300	965	665	570	510	364	100	16-54	-	-	680	780
20.0MPa	40	305	170	124	90	56	34	4-27	500	180	-	-
	50	368	210	160	128	70	40	8-28	650	200	-	-
	65	419	260	203	165	97	48	8-30	800	220	-	-
	80	470	290	230	190	116	54	8-34	1000	260	320	420
	100	564	360	292	245	138	66	8-41	1200	290	360	470
	125	673	385	318	270	170	76	12-41	-	-	380	530
	150	705	440	360	305	190	82	12-41	-	-	440	580
	200	832	535	440	380	245	92	12-48	-	-	550	650
	250	991	670	572	508	319	110	12-54	-	-	590	740
25.0MPa	40	305	180	124	92	68.28	32	4-29.5	500	180
	50	368	215	165	124	95.25	38.5	8-26	650	200
	65	419	245	190.5	137	107.95	41.5	8-29.5	800	220
	80	470	265	203	168	136.52	48	8-32.5	1000	260	320	420
	100	564	310	241.5	194	161.92	54	8-35.5	1200	290	360	470
	125	673	375	292	229	193.68	73.5	8-42			380	530
	150	705	395	317.5	248	211.12	83	12-39			440	580
	200	832	485	393.5	318	269.88	92	12-45			550	650
