所属类别：球阀系列

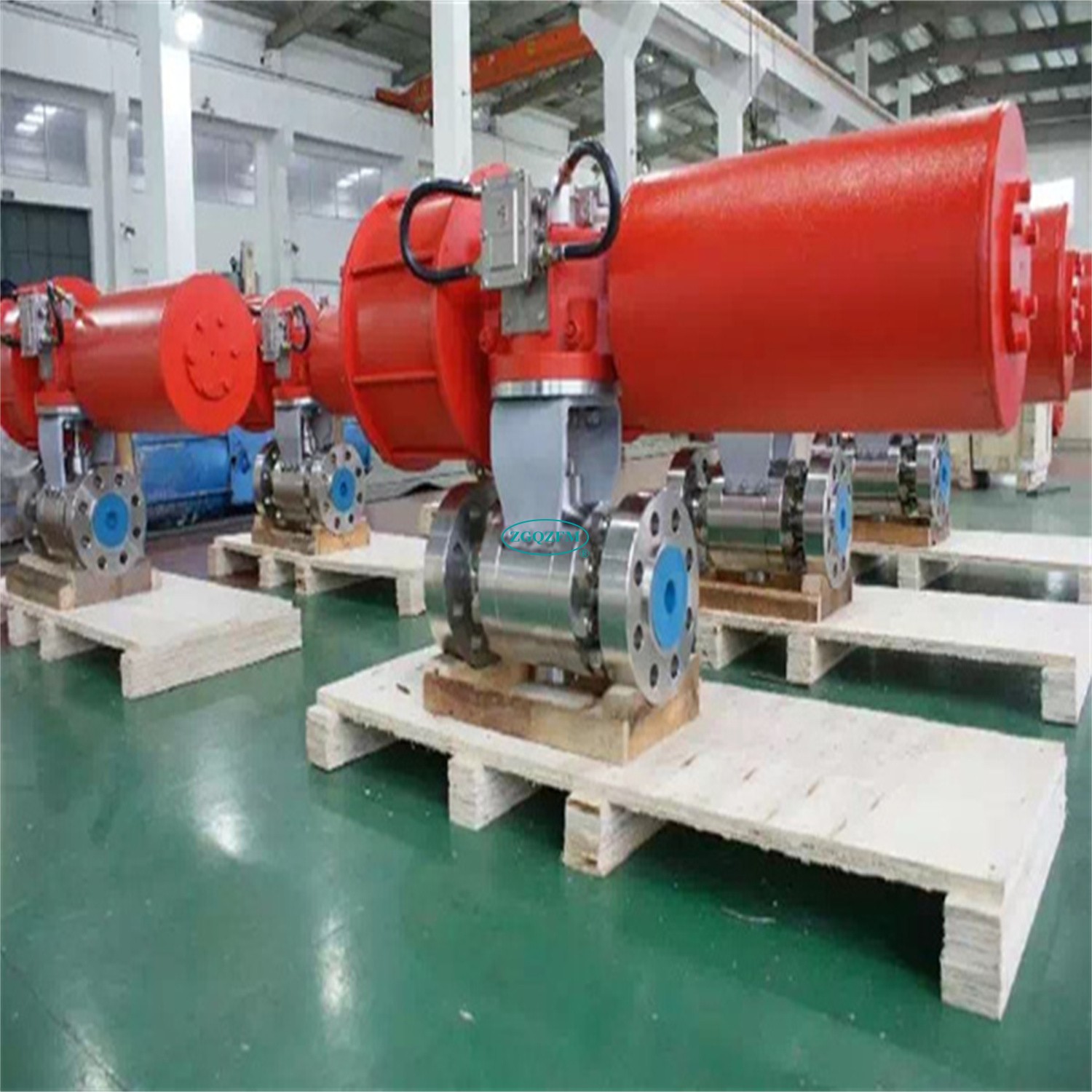

产品名称：ESD气动紧急切断球阀
产品型号：Q647H
销售电话：021-51645825 13817855033
微信扫码咨询
名称: ESD紧急切断阀
品牌: 上海奇众阀门
公称通径: DN50~DN500mm 。
公称压力: PN1.6~PN16Mpa。
适用温度: -20℃~150℃。
阀体材质: 碳钢、不锈钢。
适用介质: 水、油品、气体类。
ESD紧急切断阀广泛使用在海洋石油平台,城市燃气和液化石油气类的yi燃气体和液体工况,有很大的危险性,一旦运输管线发生泄漏,易造成巨大的破坏,凯特姆切断阀(ESD紧急关断阀)确保操作的安全性,当有紧急情况发生时,能够自动切断系统,在火灾或地震等情况下,防止介质的损失。
上海奇众生产的ESD紧急切断球阀通过定时进行局部行程测试(PST),在不切断管线制程的情况下,确认阀能否正常的工作。
上海奇众不断开发新的技术，在变化的开采和生产行业中实现对温度、压力和流体控制。
ESD紧急切断阀工作原理
一般与电磁阀、限位开关等附件组合使用，GT、AT等气动执行器，具有输出力大、动作灵敏，能进行有效的开启和切断。其圆柱形通孔球体阀芯具有剪切功能，对控制带有纤维和颗粒等粘性介质的效果仅次于V型球阀。
ESD紧急切断阀附件选项说明
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构
ESD紧急切断阀启闭时间表
执行机构型号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | |
动作时间（S） | 全开 | 0.5 | 0.56/0.6 | 0.5/0.6 | 0.5/0.6 | 0.7/1 | 0.8/1.1 | 1/1.2 | 1.1/1.6 | 1.2/2 | 3.5/4.5 | 5月6日 |
全闭 | 0.5 | 0.6/0.8 | 0.6/1 | 0.8/1.2 | 0.8/1.2 | 1/1.5 | 1月2日 | 1/2.3 | 1.5/2.5 | 4.5/6 | 5.5/7 | |
