所属类别：球阀系列

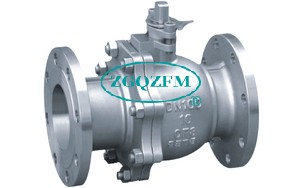

产品名称：不锈钢球阀

产品型号：Q41F

销售电话：021-51645825 13817855033

不锈钢球阀

微信扫码咨询

QQ咨询
产品详情 Product Details
不锈钢球阀,不锈钢法兰球阀结构特点： 一、浮动球阀
1、闷座采用PTFE及IR苯，能适用温度及各种介质工况。
2、采用下装式闷杆，设皿倒密封结构.能确保填料处可靠密封。
3、设里90。开关带孔定位片.根据需要可以加锁.防止误操作。
二、固定球阀
1、采用弹贾及板赞预载的可动金属阀座结构.密封力设计合理，启闭灵活，密封可命。
2、根据用户的要求，可设计成适用于含固体顺粒.料浆等介质的结构或耐高温的材料。
3、采用下装式阀杆，设里倒密封结构.能确保城料处可旅密封。
4, B.B浮动结构、防火、防静电。
1、本阀门为全通径浮动球阀、结构紧凑、造型美观、流阻系数小。
2、密封面采用氟塑料，密封副材料配对合理，使用寿命长。
3、球体与四氟阀座为紧密封结合，零泄漏功能，并能利用其塑性变形自动补偿因磨损带来的误差，达到密封性能好，使用寿命长。为了保证阀杆处的密封，在阀体上增设了填料函和压盖进行密封。
可选用各种配管法兰标准及法兰密封面型式，还可选用手动、蜗轮传动、电动、气动、液动等各种驱动方式，满足用户不同需求。
球阀流体阻力小，结构简单，体积小，重量轻，紧密可靠，操作维修方便，不会引起阀门密封面的侵蚀，适用范围广。
不锈钢球阀,不锈钢法兰球阀主要性能规范 Capability Criterion
设计与制造结构长度法兰尺寸压力-温度试验-检验
GB122237GB12221GB9113 JB79GB9131GB/T13927 JB/T9092
压力试验 Pressure Test
公称压力NominalPressure1.62.54.0
强度试验
Shell Test		2.43.86.0
水密封试验
Water Seal Test		1.82.84.4
气密封试验
Air Seal Test		0.4-0.7
主要零件材料 Materials Of main Parts
阀体
Body		WCBZG1Cr18Ni9TiCF8CF3ZG1Cr18Ni12Mo2TiCF8MCF3M
球体阀杆
Ball Stem		3041Cr18Ni9Ti304304L1Cr18Ni12Mo2Ti316316L
阀座
Seat		聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
垫片
Shim		聚四氟乙烯PTFE 不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket
阀杆座
Stem Seat		聚四氟乙烯PTFE 不锈钢/柔性石墨 Stainless Steel/Flexible Graphite
填料
Packing		聚四氟乙烯PTFE 增强柔性石墨 Enhanced Flexible Graphite
填料压盖
Gland		1Cr18Ni9Ti304304L1Cr18Ni12Mo2Ti316316L
温度
Temperature		-29℃～150℃(聚四氟乙烯 PTFE) -29℃～200℃(加玻纤聚四氟乙烯 PTFE+GLASS)
-29℃～300℃(对位聚笨 PPL)
-29℃～550℃(金属硬密封)
介质
Medium		水蒸汽油品
Water steam
Oil goods		硝酸类 Nitric Acid强氧化介质
strongey oxidable medium		醋酸类 Acetic Acid尿素类Urea
不锈钢球阀,不锈钢法兰球阀参数尺寸图：
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q41F不锈钢球阀产品，请您根据参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。
