产品名称：衬氟球阀

产品型号：Q41F46/衬F46/衬F4

销售电话：021-51645825 13817855033

微信扫码咨询

QQ咨询

产品详情 Product Details

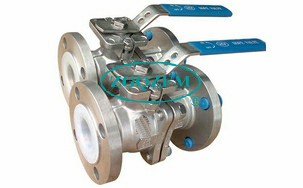

衬氟球阀,衬氟塑料球阀,内衬四氟球阀,衬F46球阀具有耐腐蚀性能，由于受阻于压力、和温度的影响，不能广泛的使用到各个腐蚀领域上，衬氟类的氟塑料包括有PO、F46、F4、PFA为常见的，衬氟阀门。
衬氟球阀概述：
衬氟球阀，衬氟球阀就是将通用的浮动球阀进行更改，使阀体的内壁、内件外部全都覆盖上氟塑料，有介质接触的地方都衬有氟塑料，从而达到耐腐蚀性能。
衬氟球阀适用范围：
内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的氟塑料，有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、药类等工业部门，实现对生产过程中酸、碱等强腐蚀介质的调节或切断，在水处理过程控制中使用。
衬氟球阀基本型号

手动	Q41F4	蜗轮	Q341F4
	Q41F46		Q341F46
气动	Q641F4	电动	Q941F4
	Q641F46		Q941F46

衬氟球阀技术规范

设计标准	GB12237
结构长度	GB12221
法兰标准	JB/T79-94
法兰标准	GB9113.1-26
检验试验	JB/T9092-99
驱动方式	手动、电动、气动、蜗轮

衬氟球阀主要零部件材料表

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		低碳不锈耐酸铸钢
		Z	C	P8	R8	R3	R3
1	阀体／阀盖	A216-C	A216-WCB	A351-CF8	A351-CF8M	A351-CF3	A351-CF3M
2	球体/阀杆	A216-WCB		A351-CF8	A351-CF8M	A351-CF3	A351-CF3M
3	衬里／阀座	PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)
4	填料/压盖	PTFE(F4)		A351-CF3		A351-CF3
5	填料	A216-WCB		A351-CF8		A351-CF8
6	支架	A193-B7		A194-8		A193-B8M
7	紧固螺栓	A193-B7		A193-B8M		A194-8
8	螺母	A194-2H		A194-8		A194-8
9	操作手柄	A216-WCB		A216-WCB		A216-WCB

1.0MPa主要外形和连接尺寸

公称通经		L	D	D1	D2	f	b	Z-φd
DN(mm)	NPS(inch)	L	PN1.0MPa
15	1/2	130	95	65	45	2	14	4-φ14
20	3/4	140	105	75	55	2	16	4-φ14
25	1	150	115	85	65	2	16	4-φ14
32	5/4	165	135	100	78	2	18	4-φ18
40	3/2	180	145	110	85	3	18	4-φ18
50	2	200	160	125	100	3	20	4-φ18
65	5/2	220	180	145	120	3	20	4-φ18
80	3	250	195	160	135	3	22	4-φ18
100	4	280	215	180	155	3	22	8-φ18
125	5	320	245	210	185	3	24	8-φ18
150	6	360	280	240	210	3	24	8-φ23
200	8	457	335	295	265	3	26	8-φ23
250	10	533	390	350	320	3	28	12-φ23

1.6MPa主要外形和连接尺寸

公称通经		L	D	D1	D2	f	b	Z-φd
DN(mm)	NPS(inch)	L	PN1.0MPa
15	1/2	130	95	65	45	2	14	4-φ14
20	3/4	130	105	75	55	2	16	4-φ14
25	1	140	115	85	65	2	16	4-φ14
32	5/4	165	135	100	78	2	18	4-φ18
40	3/2	165	145	110	85	3	18	4-φ18
50	2	203	160	125	100	3	20	4-φ18
65	5/2	222	180	145	120	3	20	4-φ18
80	3	241	195	160	135	3	22	8-φ18
100	4	305	215	180	155	3	24	8-φ18
125	5	356	245	210	185	3	26	8-φ18
150	6	394	280	240	210	3	28	8-φ23
200	8	457	335	295	265	3	30	12-φ23

【衬氟球阀结构图片】为您提供Q41F46衬氟球阀结构图，本结构图希望对您有所帮助。
1、Q41F46衬氟球阀结构设计的主要依据国家相关标准规定设计。
2、Q41F46衬氟球阀所采用的通用做法和标准构件图集。
3、如有特殊Q41F46衬氟球阀构件需作结构性能检验时，应指出检验的方法与要求。
4、Q41F46衬氟球阀主要根据剖面、长度、高度、外形等作出说明。
5、Q41F46衬氟球阀所选用结构材料的品种、规格、性能及相应的产品标准。
【衬氟球阀】
电动衬氟球阀 【结构总结】
Q41F46衬氟球阀结构主要是给安装单位提供具有好的了解该Q41F46衬氟球阀的外形结构、使用时考虑到工况、环境等因数在应用中有着更合理的计划规范，不会在安装时产生空间使用不合理等常见问题。
衬氟球阀_(衬氟塑料,内衬四氟,衬F46)球阀
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q41F46/衬F46/衬F4衬氟球阀产品，请您根据参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。
