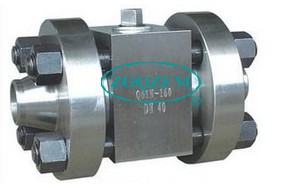

焊接球阀
焊接球阀
焊接球阀
{content:ext_xq}

所属类别：球阀系列

产品名称：焊接球阀

产品型号：Q61F/N/Y

销售电话：021-51645825 13817855033

焊接球阀

微信扫码咨询

QQ咨询
产品详情 Product Details
焊接式高压球阀Q21N-320P压力可用于500bar。主要适用于各种系统的管路上，切断或接通管路介质。适用介质：压缩天然气CNG、水、蒸汽、油品等非腐蚀性介质。焊接式高压球阀与其他阀门产品相比的特点是高压，特有自密封设计，压力高密封可靠。由于性能技术特性、工况的使产品特点。
二、焊接式高压球阀产品特征：
1、主体采用高压冲击锻打，壳体强化处理，
2、主要针对加气站，使用介质为水,天然气或液压油路产品。
3、密封性能好，可耐高压，耐高温，耐腐蚀，抗氧化，质量可靠，使用寿命长。
三、焊接式高压球阀规格参数：
系列型号:Q61N
通径尺寸:1/4-2”;
公称压力:PN250～PN500Bar;
连接方式:焊接;
阀体材料:碳钢、不锈钢;
工作温度:-20～＋100℃ ～＋350℃
设计标准（美标）设计和制造标准按照: ASME B16.34,API6D等；
结构长度按照: ASME B16.10；
连接端尺寸按照：ASME B16.5,ASME B16.25；
检验和测试按照: API598；
防火设计按照：API607；
计标标准（国标）设计和制造标准按照: GB12237—1989通用阀门 法兰和对焊连接钢制球阀
结构长度按照: GB12221；
连接端尺寸按照：JB/T79,GB9113,HG20592；
检验和测试按照: JB/T 9092、GB/T13927-1992 通用阀门 压力试验
焊接球阀图片 主要零件材料
零件名称材料
GBASTM
弹簧60SizMnlAISI9260
阀座25A105
密封圈PTFEPTFE
O型圈NBRNBR
螺钉35CrMoA193-B7
垫片PTFE柔性石墨
下阀杆2Cr13A276-410
垫片PTFE柔性石墨
底盖25A105
阀体、端25A105
垫片PTFE柔性石墨
O型圈NBRNBR
球体A105+HCr
滑动轴承PTFE
阀杆2Cr13A276-410
注脂阀组件
垫片PTFE+不锈钢PTFE+304
填料箱25A105
压盖25A105
O型圈NBRNBR
支架Q235A碳钢
键45AISI C 1045
连接套45AISI C 1045
驱动装置组件(电动或气动装置)
主要性能规范
型号Q41N/Y-160Q41N/Y-320Q61N/Y-160Q61N/Y-320
公称压力 PN（MPa）16.032.016.032.0
试验压力
（Mpa）		壳体24.048.024.048.0
密封（液）17.635.217.635.2
密封（气）0.6
适用温度-40～80
适用介质水、油品、氦、氢、氨等
焊接球阀,高压焊接式球阀
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q61F/N/Y焊接球阀产品，请您根据参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。
