所属类别：球阀系列

产品名称：电动三通球阀

产品型号：电动三通球阀

销售电话：021-51645825 13817855033

电动三通球阀

微信扫码咨询

QQ咨询
产品详情 Product Details
三通电动球阀采用电动执行机构，以AC 220V、AC 380V或DC 24V电源电压作动力，接受工业自动化仪表控制系统输入的（4-20mA）电流信号或电压信号，即可控制运转，实现对工艺介质的比例调节或二位切换控制。
三通切换型调节阀。标准球芯有L型三通双口孔种，改变球芯与管道的相对角度，可以对三支管道流体实现不同的组合控制；T型孔道可起配比作用，适用于液体、气体、蒸汽等介质的配比调节与控制。
二、产品特点
1．有两座和四座密封结构，阀芯孔道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实现对三条支管不同的组合控制。三通球阀流通能力，可控制气体、液体、蒸汽，更适用于控制高粘度，纤维颗粒状的流体。也适用于密封要求较严格的场合。
2．两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好，它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
3．四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时可关闭任意一个通道，使另外两个通道连通，灵活控制管路是介质的合流或分流。
4．T型阀芯孔道可使三条正交的管道互相连通或切换，起分流或合流作用；L型孔道连接相互正交的两管道。使另一条孔道切断，起改变介质流向作用。
电动三通球阀适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。
【电动三通球阀特点】：
1、结构紧凑、启闭迅速、流道畅通、流体阻力小。
2、密封性能好：利用四面阀座材料PTFE弹性变形实现无泄漏密封。
3、一阀多用：任一通口可用作入口而无泄漏，三通可制作成L型通口，也可制作成T型通口。
4、维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修。
电动三通球阀电动三通球阀应用规范
设计制造标准法兰尺寸标准结构长度标准检验试验标准
GB/T12237-89JB/T79-94 HG20592GB12221-89GB/T13927-89 JB/T9092-99
API6DANSI B16.5ANSI B16.10JB/T9092-99
JPI7S-48JIS B2212~2214JIS B2002API598
电动三通球阀性能规范
试验压力 (Mpa)公称压力(Mpa)压力级(class)JIS(Mpa)
1.62.54.06.410.015030060010K20K
强度试验2.43.86.09.615.03.17.815.32.43.8
密封试验1.82.84.47.011.02.25.611.21.52.8
电动三通球阀_(T型,L型)电动三通球阀主要技术参数和性能指标
公称通径DN(mm)1520253240506580100125150200
流量系系数KV1733629514623235043981012051912
公称压力PN(MPa)1.6,2.5,4.0,6.4
球芯转角0~90o
球芯型式L型或T型
流量特性快开式或比例调节式
连接形式法兰式,管螺纹式(G")
电动执行机构型号RC系列,381R系列,PSQ系列,HQ或QB型
电源电压AC220V,AC380V,DC24V
作用形式开关型/调节型(隔爆型)
比例调节型信号范围0～10mA,4～10mA ,1-5VDC
二位切换型电信号AC220V,AC380V,DC24V；反馈信号:有源触点信号或无源触信号
 执行器技术参数
执行器类别JO系列执行器参数3610R系列执行器参数JHQ系列执行器参数
电源电压标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩50N·M～2000N·M50N·M～1500N·M50N·M～3000N·M
动作范围0～90° 0～360°0～90°0～90°、0°～270°可选
输入信号开关量、4～20mA模拟量4～20mA模拟量信号开关量、4～20mA模拟量信号
反馈信号开关量、4～20mA模拟量4～20mA模拟量信号开关量、4～20mA模拟量信号
动作时间15秒/30秒/60秒10秒/15秒/30秒18S～112S
保护装置过热保护过载保护内置过热保护、过载保护
环境温度-30°～60°-30°～60°-20℃～+70℃
手动操作同附带手柄操作同附带手柄操作机械离合机构，配手轮操作
机械限位电气、机械二重限位电气、机械二重限位2个外部调整螺栓
防护等级IP65IP55IP65、IP67、可定制IP68
防爆等级无防爆ExdⅡ BT4ExdⅡ BT4,ExdⅡ CT6
位置测量可选装开关或电位计比例控制单元电位计、比例控制单元
驱动电机8W/EAC可逆电机鼠笼式异步电机
进线接口PE1/2〞进线线锁2-PF 1/2〞进线线锁2个 PF 3/4”
壳体材料铝合金钢，铝合金钢，铝合金，铝青铜，聚碳酸脂
外涂层干粉，环氧聚酯，防腐功能
采用电制动线路，因而定位精度，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力的特点
适用于动作频繁的调节回路，当接通持续率为25%时
 法兰式连接外形尺寸表
主要尺寸公称通径
1520253240506580100125150200
L150150180200220240260280320380440500
L17575901OO1 O120130140160190220275
其余的法兰尺寸请参阅样本 <主要外型及连接尺寸内螺纹连接尺寸表:L型
SIZEdLHD1BW1W2
1/2"12.764539732.022.435.0
3/4"16.0766312638.022.435.0
1"20.0876612643.522.435.0
11/4"25.0968114548.022.435.0
11/2"32.01148314557.025.438.1
2"38.11429620471.025.438.1
内螺纹连接尺寸表:T型
SIZEdLHD1BFGW1W2
1/2"12.7755912671.023537.522.435.0
3/4"16856412681.539042.522.435.0
1"2010080145102.050551.522.435.0
11/4"2511590145108.551057.525.438.0
11/2"3212596204121.058063.025.438.1
2"38.1148106204138.565573.025.438.1

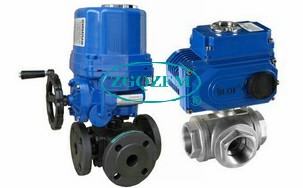

电动三通球阀_(T型,L型)电动三通球阀图片
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的电动三通球阀电动三通球阀产品，请您根据参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。
