不锈钢高压球阀
不锈钢高压球阀
不锈钢高压球阀
{content:ext_xq}

所属类别：球阀系列

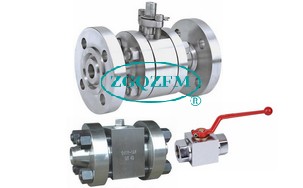

产品名称：不锈钢高压球阀

产品型号：Q41/Q11/Q61

销售电话：021-51645825 13817855033

不锈钢高压球阀

微信扫码咨询

QQ咨询
产品详情 Product Details
（1）不锈钢高压球阀采用板簧预载的可动金属阀座结构，密封力设计合理，启闭灵活，密封可靠。
（2）高压球阀根据用户的需要，可设计成适用于含固体颗粒、料浆等介质的结构耐高温度的结构。
（3）高压球阀采用下装式阀捍，设置倒密封结构，能确保填料处可靠密封。压力：1.6-MPa-32.0MPa
设计规范：设计和制造按ASME B16.34；
阀门结构长度按ASME B16.10；
法兰尺寸按ASME B16.5。
参考标准：
API 6D-2008《石油和天然气工业管线输送系统管线阀门》；
API 598-2009《阀门的检查我和试验》 ；
ASTM A182- 2002a《高温用锻制或轧制合金钢法兰、锻制管件、阀门和部件》；
ASTM A193/A-2001b《高温用合金钢和不锈钢栓接材料》；
API Q1-2007《质量纲要规范》；
NACE-MR-0175-2003 《油田设备用抗硫化物应力腐蚀断裂和应力腐蚀裂纹的金属材料》；
API 607 《阀门火烧试验》等。
不锈钢高压球阀 （内螺纹/对焊/承插焊）不锈钢高压球阀主要外形尺寸和连接尺寸：
公称通径
尺寸(mm)
L
H
D
D1
10
90
76
32
3/8
15
90
76
32
1/2
20
100
81
38
3/4
25
115
92
45
1
32
130
114
55
11/4
40
150
125
65
11/2
50
170
144
75
2
注：对焊和承插式结构长度与内螺纹式长度相同
（法兰）不锈钢高压球阀主要外表尺寸和连接尺寸：
公称通径
尺寸(mm)
L
d1
L1
D
D1
D2
b
Z-Φd
H
mm
in
全通径FP
缩径RP
全通径FP
缩径RP
全通径FP
缩径RP
QA41
QA341
QA641
QA941
15
1/2″
130
-
15
-
-
-
95
65
45
14
4-14
62
-
200
-
20
3/4″
140
-
20
-
-
-
105
75
55
14
4-14
68
-
204
-
25
1″
150
-
25
-
-
-
115
85
65
14
4-14
75
-
215
360
32
11/4″
165
-
32
-
-
-
135
100
78
16
4-14
85
-
240
390
40
11/2″
182
-
40

-
-
145
110
85
16
4-18
95
-
264
395
50
2″
200
-
50
-
-
-
160
125
100
16
4-18
110
-
360
472
65
21/2″
220
-
65
-
-
-
180
145
120
18
4-18
130
-
379
530
80
3″
250
283
80
65
-
-
195
160
135
20
4-18
155
-
452
580
100
4″
280
305
100
80
-
-
215
180
155
20
8-18
180
320
479
630
125
5″
320
381
125
100
-
-
245
210
185
22
8-18
250
380
646
710
150
6″
360
403
150
125
-
-
280
240
210
24
8-23
275
400
666
670
200
8″
400
419
200
150
-
-
335
295
265
26
12-23
330
450
615
825

上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q41/Q11/Q61不锈钢高压球阀产品，请您根据参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。
