气动调节球阀
气动调节球阀
气动调节球阀
{content:ext_xq}

所属类别：球阀系列

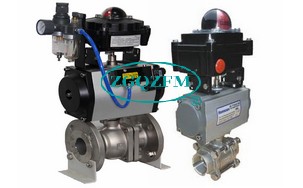

产品名称：气动调节球阀

产品型号：Q641F / ZSJQ

销售电话：021-51645825 13817855033

气动调节球阀

微信扫码咨询

QQ咨询
产品详情 Product Details
ZSJQ气动调节球阀是采用角行程气动执行器及球阀组成。气动调节球阀是一种转角为90°的旋转类球阀，也可称为"气动O型调节球阀"。气动调节球阀采用智能控制与定位，与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。气动调节球阀是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°可以实现全开/全闭的动作。气动调节球阀按其密封性能分为金属密封与软密封。气动调节球阀具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性等特点。气动调节球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动调节球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。
气动调节球阀 产品特点
1、流体阻力小、球阀是所有阀类中流体阻力小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力。
4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力好。
5、由于PTFE等材料有好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
参数表：
公称通径DN(mm)
DN15～DN400
公称压力
1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
适用介质
水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
介质温度
-40～+180℃ -40～+350℃
泄漏量
0 符合ANSIB16.104 5级标准
球体转角
90°
阀体材制质
A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
阀座材料
聚四氟乙烯(常温)、特制PPL(高温)
防爆级组
dⅡBT4(d2c4)(可供普通型、防爆型二种规格)
电磁阀电源
220VAC、24VDC
气源压力 MPa
0.4～0.7MPa
固有可调比 R
100:1
流量特性Kv值：
公称通径
(DN)
不同开度角下的Kv值
10°
20°
30°
40°
50°
60°
70°
80°
90°
50
2
4
9
17
32
60
97
151
215
80
6
11
22
44
83
155
250
389
550
100
9
18
34
71
133
248
398
620
890
150
20
40
80
160
300
560
900
1400
2000
200
36
72
143
286
737
1002
1611
2506
3580
250
57
113
226
453
848
1582
2253
3955
5650
300
81
163
325
651
1220
2278
3661
5695
8100
350
110
221
443
885
1750
3541
5311
7967
10950
400
150
303
605
1113
2424
4850
7275
10910
15300
主要外形尺寸：
公称通径DN(mm)
尺寸(mm)
执行器型号
L
D
D1
D2
b
f
Z-Φd
15
108
95
65
45
14
2
4-14
GTD52/GTE63
20
117
105
75
55
14
4-14
GTD63/GTE83
25
127
115
85
65
14
4-14
GTD63/GTE83
32
140
135
100
78
16
4-18
GTD83/GTE110
40
165
145
110
85
16
3
4-18
GT83/GTE110
50
178
160
125
100
16
4-18
GTD83/GTE110
65
190
180
145
120
18
4-18
GTD110/GTE127
80
203
195
160
135
20
8-18
GTD127/GTE127
100
305
215
180
155
20
8-18
GTD127/GTE160
125
256
245
210
185
22
8-18
GTD160/GTE190
150
394
280
240
210
24
8-23
GTD190/GTE210
200
457
335
295
265
26
12-23
GTD210/AWS20
250
533
405
335
320
30
12-25
AW18/AWS25
气动调节球阀
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q641F / ZSJQ气动调节球阀产品，请您根据参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。
