气动球阀

{content:ext_xq}

所属类别：球阀系列

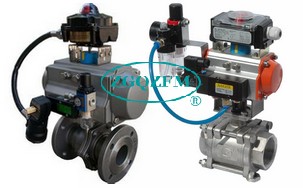

产品名称：气动球阀

产品型号：Q641F

销售电话：021-51645825 13817855033

微信扫码咨询

QQ咨询

产品详情 Product Details

气动球阀,不锈钢气动球阀采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，有双作用式和单作用式。
1、齿轮式双活塞，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步。
不锈钢气动球阀附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构
不锈钢气动球阀执行标准
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。
气动球阀 性能规范

公称压力	PN(mpa)	2.5	4.0	6.4
壳体试验压力	PS(mpa)	3.75	6.0	9.6
密封试验压力		2.75	4.4	7.04
气密性试验压力		0.6	0.6	0.6
适用介质	SS201		SS304	SS316
适用介质	水、油品、气等介质		酸类腐蚀性介质	醋酸类腐蚀性介质
适用温度	-40℃——+150℃
产品标准	GB/T12237-2007
结构长度法兰连接	GB/12221
连接法兰尺寸	GB/9113、JB/T79
检验标准	GB/T13927-1992JB/T9092-1999

注：系列球阀结构长度可根据用户要求
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q641F气动球阀产品，请您根据参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。
