所属类别：球阀系列

产品名称：电动带手轮球阀

产品型号：Q941F,Q941N

销售电话：021-51645825 13817855033

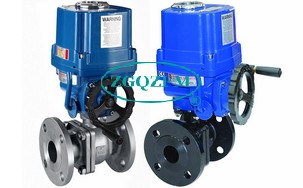

电动带手轮球阀

微信扫码咨询

QQ咨询
产品详情 Product Details
电动带手轮球阀,防爆电动带(手轮)球阀一种电动执行机构的手轮转动切换装置球阀，包括手轮、销轴、蜗杆、离合器、滚珠和弹簧；手轮与离合器固定连接，销轴固定在蜗杆上，并与离合器脱开或锁住。由于爪式离合器与固定连接在蜗杆上的销轴脱离或锁住，使电动执行机构的手动＼自动切换简单，操作更加方便。
参数：
阀体材质：WCB,不锈钢,310S耐高温等执行器参数
公称通径：DN15-DN300传动方式：电动（带手动）
公称压力：1.6Mpa,2.5Mpa,4.0Mpa,6.4Mpa控制电源：110/220V AC；50/60Hz
适用温度：-40℃～350℃动作时间：10s；30s；45s；135s
适用介质：水、油、气、蒸汽、酸碱物防护等级：IP65；IP67可定制IP68
阀体材质：铸铁，铸钢，不锈钢保护装置：内置过热保护、过载保护
连接方式：法兰连接控制方式：开关型、无源触点信号、开度信号、智能型
防爆等级 ExdII BT4；要求可定制ExdII BT6
结构：
①防爆型电动球阀流体阻力小，是所有阀类中流体阻力小的一种，以AC220V、AC380V或DC24V电源电压动作力，接受（4-20mA，0-10mA或1-5VDC）电流信号或电压信号，即可控制运转，以角行程输出的扭矩转动球体0-90°，就能完成启闭动作或调节动作。
②全电子式电动执行机构，采用机电一体化结构，具有机内伺服操作和开度信号位置反馈、位置指示，手动操作等功能，性能可靠、连线简单，通过输入电流信号或电压信号，改变球芯的旋转角度（0-90°任意角度），实现比例调节动作。
③球芯通道平整光滑，不易沉积介质，可以进行管线式通球。结构简单、重量轻、密封性能好。适用于要求零泄漏率的场合。
电动带手轮球阀和普通电动球阀相比有结构紧凑,体积小,重量轻,阀座与端面法兰距离近,物料滞留少。可以电动启闭也可以手动启闭,密封性能等特点。通常适用于密封要求严格的场合,广泛应用于化工、石油、制药、轻工等行业的自动控制。采用V型通道球体结构与电子式电动执行器配套可实现流量的调节。
产品特点：
1、一体化结构，位置变送器和伺服放大器做为两个部件均可直接装入执行机构内部，直接接受4-20mA控制信号，输出4-20mA或1-5VDC阀位反馈信号，具有自诊断功能，使用和调校方便。
2、功能模块式结构设计，通过不同可选功能的组合，实现从简单到复杂的控制，满足不同应用要求。
3、结构简单，体积小巧，重量轻，便于安装和维护，机械零件全部采用CNC加工制作。
4、传动全部采用小齿隙密封齿轮，有效率高、噪声低、寿命长、稳定可靠、无需再加油等特点。
5、有多种运行速度，可满足各种控制系统的要求，以系统的快速响应及稳定性。
6、PSL系列同阀门的连接采用柔性盘簧连接，可避免阀杆与输出轴不同轴给阀门带来的影响，可预置阀门关断阀门的可靠关断，防止泄漏。
7、PSQ系列有开关保护，可防止因阀门产生过大转矩而损坏阀杆。
8、驱动电机采用性能稀土磁性材料制作的高速同步电机，运行平稳。有体积小、抗堵转、控制度等特点。
9、可设置分段调节，即由一台调节器输出的双时间比例信号控制两台执行机构（4-12mA对应PSL1的全开全闭，12-20mA对应PSL2的全开全闭）。
10、阀位反馈元件采用全密封多圈电位器，有体积小、死区小、使用寿命长等特点。
11、行程可调，便于与阀门连接。
12、，质量可靠，使用寿命长。
13、电器部件布线严谨并与传动部件完全隔离，执行机构运行性的可靠。
电动带手轮球阀,防爆电动带(手轮)球阀片
主要技术参数及性能
公称通径(mm)1520253240506580100125150200250300
流量系数Kv21387211217027338451294014522222358951287359
公称压力(MPa)PN1.6、2.5、4.0、6.4MPa
泄漏量软密封：零泄漏；硬密封：≤额定流量的10-5
阀体形式两段式阀体(浮动球体)两段式阀体(固定球体)
阀芯形式“O”型球形阀芯
密封填料聚四氟乙烯(PTFE)、金属石墨缠绕垫片
连接形式法兰、焊接、螺纹
流量特性近似快开特性
可调范围DN15-65DN80-300
250:1350:1
基本误差±1%
死区≤1%
回差≤1%
适用温度密封面
PTFE≤150℃、RTFE≤180℃、PPL≤300℃、硬密封≤450℃
配置执行机构可配HQ、361R等系列角行程防爆电动执行机构
控制方式开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)
执行器技术参数
电源电压AC220/380V，50/60Hz
输出力矩50N·M～2000N·M
动作范围0～90° 0～360°
动作时间15秒/30秒/60秒
保护装置过热保护
环境温度-30°～60°
手动操作同附带手柄操作
限位电气、机械二重限位
防护等级相当于IP-65
防爆ExdII BT4；要求可定制ExdII BT6
位置测量可选装开关或电位计
驱动电机8W/E
进线接口PE1/2〞进线线锁
主要零件材料
零件名称材料名称
阀体WCB304(CF8)316(CF8M)316L(CF3M)
球体2Cr13+氮化处理304316316L
阀杆2Cr13304316316L
密封圈聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质水、气体、蒸汽、油品等硝酸等腐蚀性介质醋酸等腐蚀介质尿素等腐蚀性介质
主要性能规范：
型 号
公称压力PN(MPa)
试验压力ps(MPa)
适用温度(℃)
适用介质
壳 体
密封(液)
密封(气)
Q941F-16C
1.6
2.4
1.76
0.6
PTFE≤150
增强PTFE≤180
金属镶嵌封位聚苯≤200
水、油品等
Q941F-25C
2.5
3.75
2.75
Q941F-40C
4.0
6.0
4.4
Q941F-16P
1.6
2.4
1.76
酸类
Q941F-25P
2.5
3.75
2.75
Q941F-40P
4.0
6.0
4.4
Q941F-16R
1.6
2.4
1.76
醋酸类
Q941F-25R
2.5
3.75
2.75
Q941F-40R
4.0
6.0
4.4
电动带手轮球阀主要外型尺寸：
PN4.0(MPa)
通径(DN)
L
D
D1
D2
D6
b
f
H
Z-d
重量
驱动装置
15
140
95
65
45
40
16
4
325
4-14
-
LQ5-1
20
152
105
75
55
51
16
4
354
4-14
-
LQ5-1
25
165
115
85
65
58
16
4
360
4-14
-
LQ5-1
32
180
135
100
78
66
18
4
386
4-18
-
LQ5-1
40
200
145
110
85
76
18
4
394
4-18
-
LQ5-1
50
220
170
125
100
88
20
4
472
4-18
17
Q10-6 3/4
65
250
180
145
120
110
22
4
599
8-18
55
Q30-6 3/4
80
280
195
160
135
121
22
4
579
8-18
60
Q30-6 3/4
100
320
230
190
160
150
24
4.5
632
8-23
70
Q60-4 3/4
125
400
280
220
188
176
28
4.5
710
8-25
122
Q120-2 3/4
150
403
300
250
218
204
30
4.5
760
8-25
-
Q120-2 3/4
200
550
375
320
282
260
38
4.5
-
12-30
170
Q200
电动带手轮球阀主要零件材料：
零件名称
阀体、侧体
球体、阀杆
填料
密封圈
Q941F-16C
Q941F-25C
Q941F-40C
WCB
2Cr13
PTFE或
柔性石墨
PTFE、增强PTFE苯
Q941F-16P
Q941F-25P
Q941F-40P
ZG1Cr18Ni9Ti
1Cr18Ni9Ti
Q941F-16R
Q941F-25R
Q941F-40R
ZG0Cr18Ni12Mo2Ti
0Cr18Ni12Mo2Ti
电动带手轮球阀主要外型尺寸：
PN1.6(MPa)
通径(DN)
L
D
D1
D2
b
H
Z-d
重量
驱动装置
15
130
95
65
45
14
352
4-14
-
LQ51
20
130
105
75
55
14
355
4-14
-
LQ51
25
140
115
85
65
14
360
4-14
8
LQ51
32
165
135
100
78
15
386
4-18
13
LQ5-1
40
180
145
110
85
16
394
4-18
17
LQ5-1
50
200
160
125
100
16
472
4-18
25
Q10-6 3/4
65
220
180
145
120
18
486
4-18
60
Q10-6 3/4
80
250
195
160
135
20
579
8-18
65
Q30-6 3/4
100
280
215
180
155
20
595
8-18
75
Q30-6 3/4
125
320
245
210
185
22
650
8-18
97
Q60-4 3/4
150
360
280
240
210
24
739
8-23
162
Q120-2 3/4
200
400
335
295
265
26
799
12-23
226
Q120-2 3/4
250
533
406
362
324
30
890
12-25
-
-
300
610
483
432
381
32
940
12-25
-
-
电动带手轮球阀主要外型尺寸：
PN2.5(MPa)
通径(DN)
L
D
D1
D2
b
H
Z-d
重量
驱动装置
15
130
95
65
45
14
352
4-14
-
LQ51
20
130
105
75
55
14
355
4-14
-
LQ51
25
165
115
85
65
16
360
4-14
8
LQ51
32
178
135
100
78
18
386
4-18
13
LQ5-1
电动带手轮球阀
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q941F,Q941N电动带手轮球阀产品，请您根据参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。
