高温高粘流体专用自力式流量调节阀是一个新的调节阀种类。相对于手动调节阀，它的优点是能够自动调节；相对于电动调节阀，它的优点是不需要外部动力。应用实践证明，在闭式水循环系统（如热水供暖系统、空调冷冻水系统）中，正确使用这种阀门，可以很方便地实现系统的流量分配；可以实现系统的动态平衡；可以大大简化系统的调试工作；可以稳定泵的工作状态等。

高温高粘流体专用自力式流量调节阀主要性能指标

设定值偏差 ±8%
允许泄露量
(在规定实验条件下) 硬密封 4×0.01%阀额定容量
软密封 DN15～50 DN65～125 DN150～250
10气泡/min 20气泡/min 40气泡/min

该自力式调节阀允许工作温度

公称通径 15～125mm 150～250mm
密封型式 硬密封 ≤150℃ ≤140℃
冷却罐≤200℃ 冷却罐和加长件≤200℃
冷却罐和散热片≤350℃ ※ 冷却罐和加长件≤300℃ ※
软密封 ≤150℃
注：※表示该阀允许工作温度，仅当介质为蒸汽时有效，且耐温至350℃需选用PN40的阀体。

高温高粘流体专用自力式流量调节阀主要外形尺寸

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
法兰接管尺寸(B) 383 512 603 862 1023 1380 1800 2000 2200
法兰端间距(L) 150 160 180 200 230 290 310 350 400 480 600 730 850

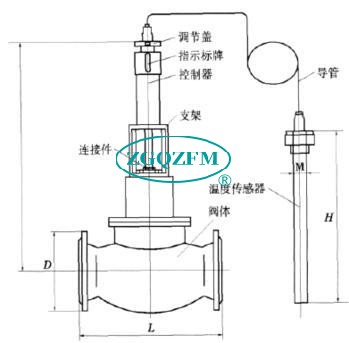

高温高粘流体专用自力式流量调节阀结构图

高温高粘流体专用自力式流量调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。压力分段范围细且互相交叉，调节精度高。压力设定值在运行期间可连续设定。对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。橡胶膜片式检测，执行机构测精度高、动作灵敏。采用压力平衡机构，使调节阀反应灵敏、控制准确。

高温高粘流体专用自力式流量调节阀主要技术参数

公称通径：DN15～250mm
公称压力：PN1.6、2.5、4.0、6.4MPa
法兰标准：ANSI、JIS、DIN、GB、JB (特殊可按用户提供)
连接形式：法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式：标准型-17～+450℃
压盖型式：螺栓压紧式
密封填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀芯形式：单座、套筒型阀芯
流量特性：线性
有效面积（cm）：32※ 80 250 630
压力设定范围（MPa）：0.8～1.6 0.1～0.6 0.015～0.15 0.005～0.035 0.3～1.2 0.05～0.3 0.01～0.07
保证压力阀正常工作的小压差△Pmin（MPa） ：≥0.05 ≥0.04 ≥0.01 ≥0.005
允许上下膜室之间的大压差（MPa）：2.0 1.25 0.4 0.15
材料 膜盖：钢板镀锌； 膜片：EPDM或FKM夹纤维
控制管线、接头 铜管或钢管10×1； 卡套式接头：R1/4"
注：※该有效面积所对应的压力设定范围不适用于DN150-250。

高温高粘流体专用自力式流量调节阀安装重点

1.阀在气体或低粘度液体介质中使用时，通常ZZY型自力式压力调节阀为直立安装在水平管上，当位置空间不允许时才倒装或斜装。
2.为便于现场维修及操作，调压阀四周应留有适当空间。
3.当介质为洁净气体或液体时，阀前过滤器可不安装。
4.调压阀通径过大(DN≥100 时)，应有固定支架当确认介质很洁净时，件3可不安装。
5.位置实在不允许时，旁通阀(手动)可以省略(我们不推荐) 。
6.阀组后根据需要用户可选配止回阀、安全阀等。
7.阀在蒸汽或高粘度液体介质中使用时，通常ZZY型自力式压力调节阀为倒立安装在水平管上，冷凝器(蒸汽用自力式)应高于调压阀的执行机构而低于阀前后接管。使用前冷凝器应灌满冷水，以后约 3个月灌水一次。

•
