自力式流量调节阀

{content:ext_xq}

所属类别：调节阀系列

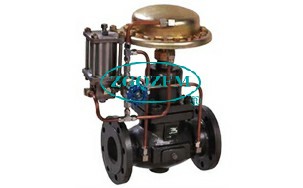

产品名称：自力式流量调节阀

产品型号：V130D05,V131D05

销售电话：021-51645825 13817855033

微信扫码咨询

QQ咨询

产品详情 Product Details

自力式流量调节阀,V130D05,自力式流量调节阀是一种无需外加驱动能源，依靠被调介质自身的压力为动力源及其介质压力支化，按设定值进行自动调节的节能型控制装置。它集检测、控制、执行诸多功能于一阀，自成一个独立的仪表控侧系统。
该产品由低流阻单座（套筒）阀体、压力平衡件、指挥器及执行机构组成。是符含标准的阀门产品，
30D01自力式（阀后）压力控制阀和30D02自力式（阀前）压力控制阀由控制阀门、执行器和一个设定压力的弹簧组成。适用于非腐蚀性的液体、气体和蒸汽，在系统管道中起阀后压力控制的作用，当阀后压力升高时，控制阀关闭。
自力式差压控制阀（差压升高阀关）（差压升高阀开）
自力式压力控制阀带指挥器（阀前控制）
自力式压力控制阀带指挥器（阀后控制）
30T01Y/30T01R 自力式温度控制阀（加热型）
30T02Y/30T02R 自力式温度控制阀（冷却型）
03W01自力式微压控制阀。可广泛应用于介质压力不大于1.4Mpa工作温度不大于120℃（或150℃），调压范围在0.14-7.2KPa无腐蚀性的气体介质的阀后压力（毫米水柱级），广泛适用于各种油品、化学品、液体储罐的氮封系统中。
自力式流量调节阀其特点有：
1、无需外加驱动能源的节能型自控系统．设备费用低；
2、结构简单．维护工作量小；
3、设定点可调且范围宽．便于用户在设定范围内连续调整流量；
4、指挥操作型直接作用型动态响应快。jing度高，可调比大；
5、阀内采用压力平衡机构，使调节阀反应灵敏、允许压差大。
自力式流量调节阀型号
流量调节阀：V130D05(硬密封) V131D05(软密封)
【产品特点】1、无需外加驱动能源的节能型自控系统．设备费用低；
2、结构简单．维护工作量小；
3、设定点可调且范围宽．便于用户在设定范围内连续调整流量；
4、指挥操作型较直接作用型动态响应快，可调比大；
5、阀内采用压力平衡机构，使调节阀反应灵敏、允许压差大。
【技术参数】阀内件特点：
1、内置波纹管，有压力平衡结构，灵敏度高
2、结构紧凑，性能可靠，免于维护
3、采用标准模块化设计
4、通过组合件，可以进行多项组合控制
阀体类型：直通式
阀盖形式：标准型
散热型
流量特性：快开
口径范围：DN15-300(1/2”-12”)
压力等级：PN1.6、4.0Mpa（ANSI 150、300LB）
泄漏等级：ASME B16.104 Ⅴ（软密封）
ASME B16.104 Ⅳ（硬密封）
管道连接方式：法兰式
设定值偏差：±4%
适用温度范围：-30° ～ 350°
执行机构类型：薄膜式执行机构（自力式）
活塞式执行机构（自力式）
自力式流量调节阀性能指标

公称通径DN		15	20	25	32	40	50	65	80	100	125	150	200	250
额定流量系数Kvs		4	6.3	8	16	20	32	50	80	125	160	280	320	400
有效压力下流量（m³/h）	0.02MPa	1.5	2.5	3.5	5.5	9.0	14	22	36	55	70	125	180	250
有效压力下流量（m³/h）	0.05 MPa	2.5	3.5	5.5	9.0	12	22	36	55	85	110	180	-	-
噪音衡量系数Z值		0.6	0.6	0.6	0.55	0.55	0.5	0.5	0.45	0.4	0.35	0.3	0.2	0.2
允许压差△P(MPa)	PN16	1.6								1.5		1.2	1.0
允许压差△P(MPa)	PN40	2.0								1.5		1.2	1.0
公称压力MPa		1.6；4.0
控制精度		±4%
泄露率		硬密封：4x10*^-4阀额定容量；软密封：≤40气泡/分钟
工作温度 ℃		软密封≤140
工作温度 ℃		硬密封配隔离罐≤200										配隔离罐加长件≤200
压力平衡元件		波纹管										滚动膜片
阀体材质		WCB,CF8,CF3
阀芯材质		不锈钢,软密封为不锈钢镶嵌橡胶圈
工作压力		4.0MPa

注：
1、液体＞140℃、气体＞80 ℃时阀倒装；
2、Z值：噪音衡量系数，该值用来衡量噪音大小，具体计算请咨询阀门工程师
【执行机构技术参数】自力式流量调节阀执行机构参数

有效面积（cm²）	250	630
有效压力(MPa)	0.02；0.05
允许上下膜室之间压差(MPa)	0.4	0.15
材质	膜盖:钢板镀锌；膜片:EPDM或FKM夹纤维
控制管线、接头	铜管或钢管

【连接尺寸】自力式流量调节阀外形尺寸(mm)

公称通径	15	20	25	32	40	50	65	80	100	125	150	200	250
L	130	150	160	180	200	230	290	310	350	400	480	600	730
B	121	212	238	238	240	240	275	275	380	380	295	325	372
R	263										380
H	150										520

【自力式流量调节阀结构图片】

结构简图
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
阀体	阀座	阀杆	阀前压力 P1导压管	平衡波纹管	行程显示器	膜片	弹簧	操作压力 Ps导压管	阀后压力 P2导压管	指挥器	指挥阀芯	弹簧	波纹管	调节螺钉	可调针阀

型号编制说明

XG	-300	-ZY	-D01	-C1	-15
>1.牌	>2.系列型号	>3.控制形式	>4.作用方式	>5.连接方式	>6.公称通径

-16	-P4	-Y	-W1	-B1	-K
>7.公称压力	>8.阀体材质	>9.密封材质	>10.介质温度	>11.附件选项	>12.流量特性

1代号		4代号	作用方式	5代号	连接方式
XG	牌	D01	阀后稳定	C1	内螺纹
		D02	阀前泄压	C2	法兰
		D03	差压上升阀关	......	......
		D04	差压上升阀开
2代号	系列型号	D12	指挥器阀后
300	自力式调节阀	D13	指挥器阀前	其他连接方式可根据客户要求设计制作
		L01	流量调节
		T01	温度（加热型）	6代号	公称通径
		T02	温度（冷却型）	15	15mm
3代号	控制形式	W01	微压型	20	20mm
ZY	自力式压力	W02	双膜片微压型	25	25mm
ZC	自力式压差	P/N/M	压力调节	32	32mm
ZL	自力式流量	......	......	40	40mm
ZW	自力式温度			50	50mm
ZZ	自力式组合			......	......



7代号	公称压力	9代号	密封形式	11代号	附件选项
16	16bar	Y	硬密封	B1	指挥器
40	40bar	R	软密封	B2	冷却罐
64	64bar			B3	散热片
......	......			B4	冷却罐+散热片
				B5	加长件
				B6	组合件
其他特殊压力可根据客户要求制作				B7	行程显示器
8代号	阀体材质			B8	手操机构
Q	铸铁HT200	10代号	介质温度	......	......
C	铸钢WCB	W1	≤150℃
P4	不锈钢304	W2	≤200℃
P6	不锈钢316L	W3	≤350℃*
......	.......			12代号	流量特性
				K	快开



其它特殊阀体材质可定做		*表示仅当介质为蒸汽有效且阀体需选用PN40

上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的V130D05,V131D05自力式流量调节阀产品，请您根据参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。
