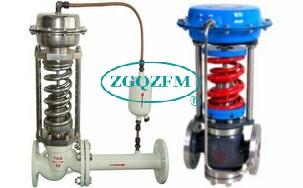

产品名称：自力式压力调节阀

产品型号：ZZY,ZZYP,ZZYM,ZZYN

销售电话：021-51645825 13817855033

微信扫码咨询

QQ咨询

产品详情 Product Details

ZZY系列自力式调节阀_自力式压力调节阀无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。有动作灵敏，密封性好，压力设定点波动小等，广泛应用于气体、液体及蒸汽介质减压稳压或泄压和稳压的自动控制。
本系列产品有单座（ZZYP),套筒（ZZYM),双座（ZZYN)三种结构；执行机构有薄膜式、活塞式二种；作用形式有减压用阀后压力调节（B型）和泄压用阀前压力调节（K型）。
产品特点（1）自力式压力调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。
（2）压力分段范围细且互相交叉，调节jing度高。
（3）压力设定值在运行期间可连续设定。
（4）对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。
（5）橡胶膜片式检测，执行机构测jing度高、动作灵敏。
（6）采用压力平衡机构，使调节阀反应灵敏、控制jing确。
自力式压力调节阀连接尺寸及标准
法兰标准：铸法法按BG9113-88、JB/79-94
法兰密封面型式：PN16凸面
PN40、64为凹凸、阀体为凹面
结构长度按BG12221-98
执行机构信号接口：内螺纹M16×1.5
※ 阀体法兰及法兰端面距离可按用户指定的标准制造。如：ANSI、JIS、DIN等。
自力式压力调节阀技术参数

公称通径DN		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数Kv		7	11	20	30	48	75	120	190	300	480	760	1100	1750
噪音衡量系数Z值		0.6	0.6	0.6	0.55	0.55	0.5	0.5	0.45	0.4	0.35	0.3	0.2	0.2
允许压差 (Mpa)	PN16	1.6								1.5		1.2	1,0
	PN40	2.0
阀盖形式		标准型-17～+300℃、高温型+300℃～+450℃
压盖型式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀芯形式		单座、套筒型阀芯
流量特性		线性

执行器参数

有效面积(cm )	32※	80	250	630
压力设定范围(MPa)	0.8～1.6	0.1～0.6	0.015～0.15	0.005～0.035
压力设定范围(MPa)	0.3～1.2	0.05～0.3	0.01～0.07	0.005～0.035
保证压力阀正常工作的压差△Pmin(MPa)	≥0.05	≥0.04	≥0.01	≥0.005
允许上下膜室之间压差(MPa)	2.0	1.25	0.4	0.15
材料	膜盖：钢板镀锌；膜片：EPDM或FKM夹纤维
控制管线、接头	铜管或钢管10×1；卡套式接头：R1/4"

注：※该有效面积所对应的压力设定范围不适用于DN150-250。
性能指标

设定值偏差		±8%
允许泄露量 (在规定实验条件下)	硬密封	4×0.01%阀额定容量
	软密封	DN15～50	DN65～125	DN150～250
		10气泡/min	20气泡/min	40气泡/min

工作温度

公称通径		15～125mm	150～250mm
密封型式	硬密封	≤150℃	≤140℃
		冷却罐≤200℃	冷却罐和加长件≤200℃
		冷却罐和散热片≤350℃ ※	冷却罐和加长件≤300℃ ※
	软密封	≤150℃

注：※表示该阀允许工作温度，仅当介质为蒸汽时有效，且耐温至350℃需选用PN40的阀体。
零件材料

材料代号		C（WCB）	P（304）	R（316）
主要零件	阀体	WCB（ZG230-450）	ZG1Cr18Ni9Ti（304）	ZG1Cr18Ni12Mo2Ti（316）
	阀芯、阀座	1Cr18Ni9Ti（304）	1Cr18Ni9Ti（304）	1Cr18Ni12Mo2Ti（316）
	阀杆	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	膜片	丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶
	膜盖	A3、A4钢涂四氟乙烯
	填料	聚四氟乙烯、柔性石墨
	弹簧	60Si2Mn
	导向套	HPb59-1

自力式压力调节阀_(自力式,压力)调节阀参数:

自力式压力调节阀订货须知
订货时请用户提供以下资料：
调节阀名称
公称压力Mpa
公称通径(mm)
额定流量系数（Kv）
固有流量特性
介质名称
工作温度及范围
整机作用方式
压力设定点及调节范围
阀体、阀内件及填料材质
所配附件
其它特殊要求
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的ZZY,ZZYP,ZZYM,ZZYN自力式压力调节阀产品，请您根据参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。
