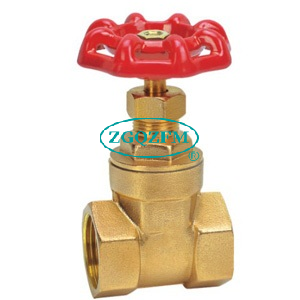

Z15W黄铜闸阀-16T技术规范
1、 公称压力：1.6MPa
2、 工作介质：水、非腐蚀性液体
3、 工作温度：-20℃≤t≤120℃
4、 管螺纹符合ISO 228标准
Z15W黄铜闸阀主要外形尺寸
DN | SIZE | L | H | D | S | φB |
15 | 1/2 | 39 | 65 | 50 | 24.5 | 13 |
20 | 3/4 | 43.5 | 68 | 53 | 30 | 15 |
25 | 1 | 48.5 | 83 | 58 | 37 | 19 |
32 | 1 | 54 | 93 | 65 | 46 | 26 |
40 | 1 | 57 | 102 | 72 | 53 | 30 |
50 | 2 | 62.5 | 122 | 78 | 64 | 39 |
65 | 2 | 72 | 150 | 98 | 80 | 50 |
80 | 3 | 79.5 | 167 | 108 | 93 | 59 |
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Z15W黄铜闸阀产品，请您根据参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。
