所属类别：消防阀系列

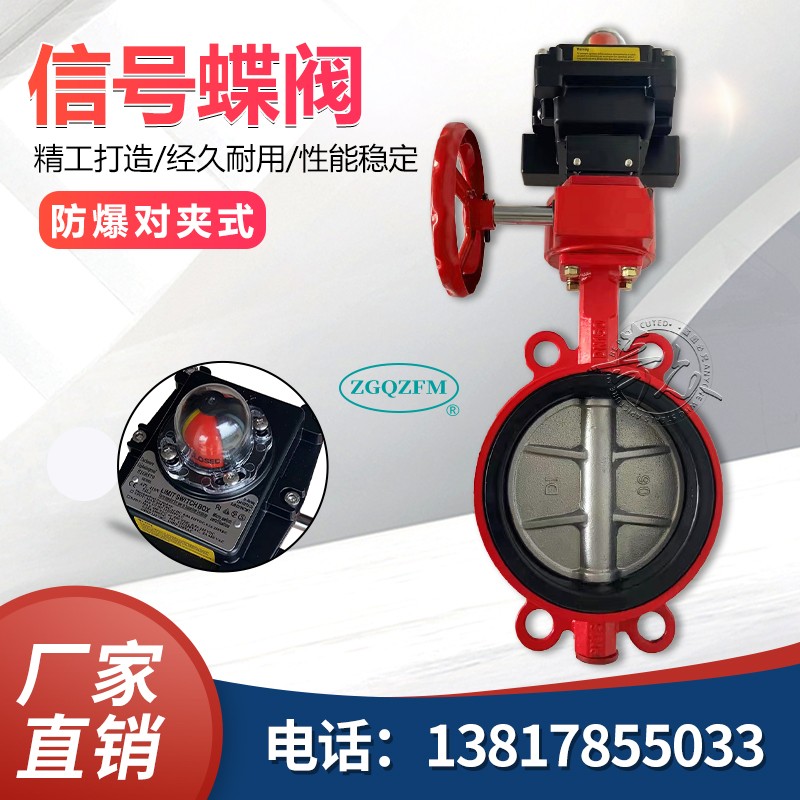

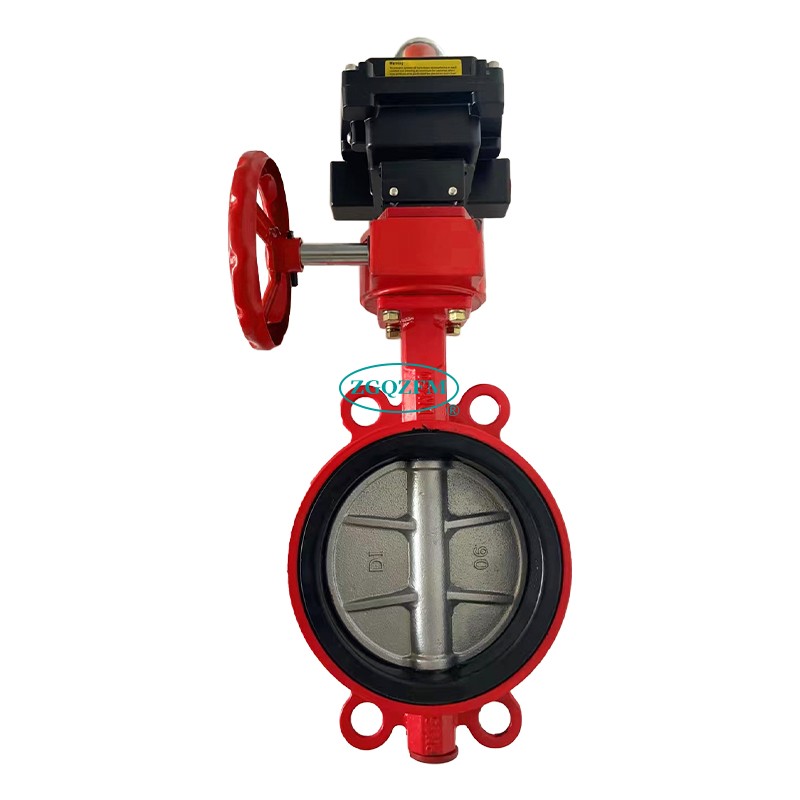

产品名称：防爆涡轮对夹信号蝶阀
产品型号：FBXD371X-16Q
销售电话：021-51645825 13817855033
微信扫码咨询
XD371X防爆信号蝶阀产品特点 ：
XD371X防爆信号蝶阀引进国外先进技术而自行开发的中线型蝶阀，当阀门被误关闭25%（全开度的1/4）时，电信号装置便输出被误关闭的信号到消防控制中心。XD371X防爆信号蝶阀是消防自动喷水灭火系统的最佳配套产品。XD371X信号蝶阀的电信号装置设计于蜗杆、蜗轮驱动装置的顶部，并与阀杆直联传动，在精密全封闭的机电装置内，没有阀门开启度机械指示器和进口电气元件及防锈机件。输出信号长期稳定可靠。是消防工程中ZS系列自动喷水来灭火系统的控制阀，是一种蜗轮传动对夹带有启闭信号装置的蝶阀，具有显示灭水装置水源启闭功能，该阀具有密封性能好、开闭灵活、启闭显示位置准确、可靠、防潮等特点。
XD371X防爆信号蝶阀产品优点：
1、小型轻便，容易拆装及维修，并可以任意位置安装。
2、结构简单、紧凑、90°旋转启闭迅速。
3、操作扭矩小，省力轻巧。
4、达到完全密封，气体试验泄漏为零。
5、选择不同零部件材质，可适用多种介质。
6、流量特性趋于直线，调节性能好。
7、启闭试验次数多达万次，使用寿命长。
型号 | XD371X-10 | XD371X-16 | |
工作压力（MPa） | 1.0 | 1.6 | |
适用温度（℃） | ≤80℃ | ||
适用介质 | 水等 | ||
材料 | 阀体 | 铸铁 | |
蝶板 | 球墨铸铁（表面尼龙覆层） | ||
阀杆 | 铬不锈钢 | ||
阀座 | 丁晴橡胶 | ||
填料 | O形橡胶圈 | ||
公称通径 | 结构长度 | 外形尺寸（参考值） | 连接尺寸(标准值) | 参考重量 | |||||||
1.6MPa | |||||||||||
毫米 | 英寸 | L | H | H0 | A | B | D0 | D | D1 | n-d | |
50 | 2 | 43 | 102 | 362 | 200 | 200 | 160 | 165 | 125 | 4-18 | 15 |
65 | 2 1/2 | 46 | 112 | 382 | 200 | 200 | 160 | 185 | 145 | 4-18 | 17 |
80 | 3 | 49 | 120 | 400 | 200 | 200 | 160 | 200 | 160 | 8-18 | 20 |
100 | 4 | 56 | 137 | 434 | 200 | 200 | 160 | 220 | 180 | 8-18 | 23 |
125 | 5 | 64 | 162 | 480 | 200 | 200 | 160 | 250 | 210 | 8-18 | 28 |
150 | 6 | 70 | 174 | 550 | 280 | 280 | 240 | 285 | 240 | 8-22 | 48 |
200 | 8 | 71 | 207 | 615 | 280 | 280 | 240 | 340 | 295 | 12-22 | 53 |
250 | 10 | 76 | 242 | 694 | 280 | 280 | 240 | 405 | 355 | 12-26 | 95 |
300 | 12 | 83 | 284 | 829 | 420 | 520 | 350 | 460 | 410 | 12-26 | 125 |
