J41W-25T/40T铜氧气管路专用截止阀产品原理：

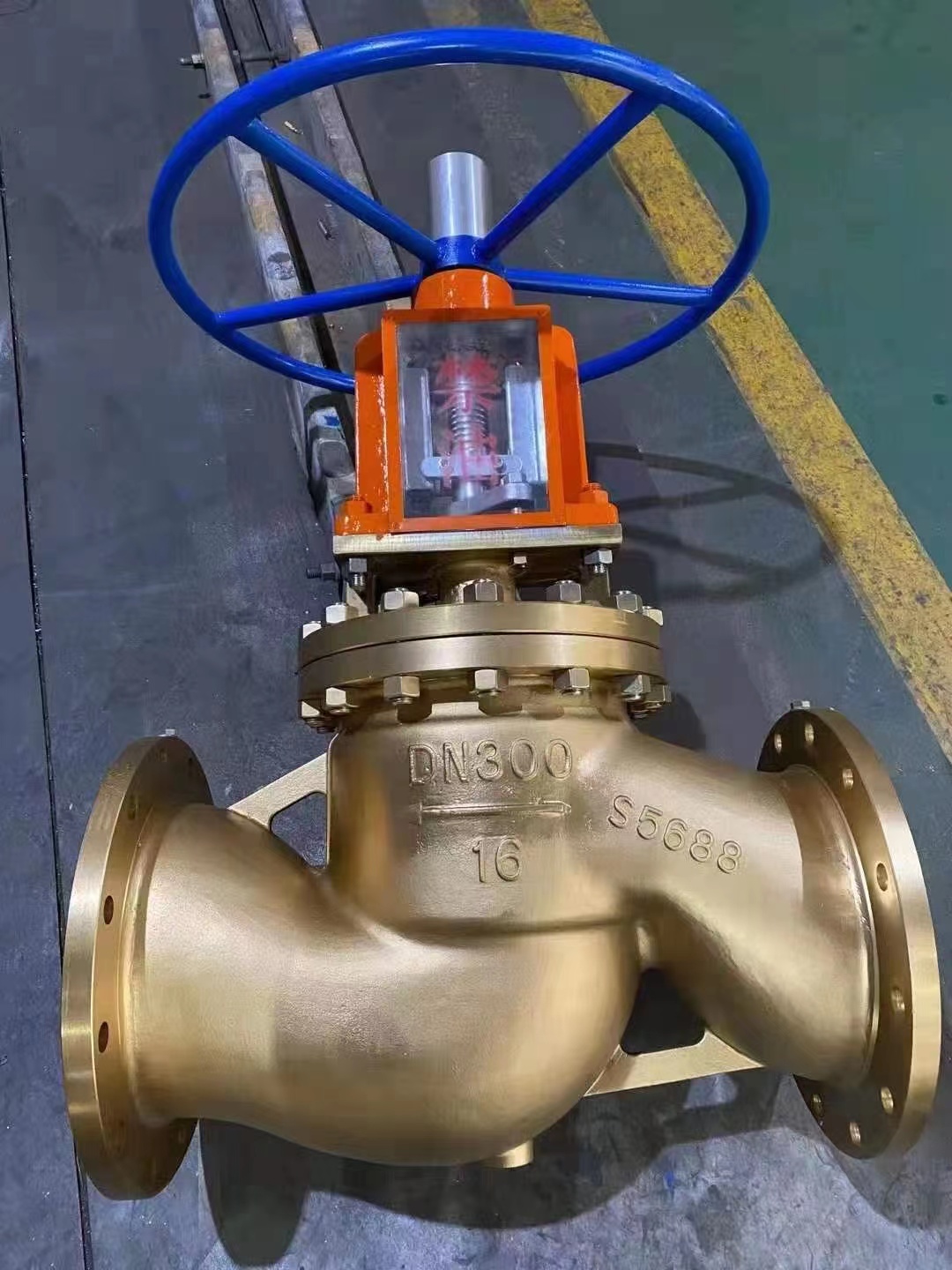

JY41H铜氧气管路专用阀门是根据氧气管网运行特点以及考虑氧气介质的易燃易爆的特性，以安全可靠和性能优越为设计原则，并参照中华人民共和国冶金工业部制定的《氧气安全规程》的规定而设计、制造的确保氧气管网安全运行的专用阀门。主体材料选用不锈钢或阻燃性极好的铜合金，密封面为本体或堆焊D802，其余内件采用不锈钢或铜合金；传动部位的润滑采用不可燃的润滑脂， 并标有明显的禁油标记。在结构上，支架采用全闭封，并有导除静电装置，阀杆上配有防尘帽。
J41W-25T/40T铜氧气管路专用截止阀结构特点

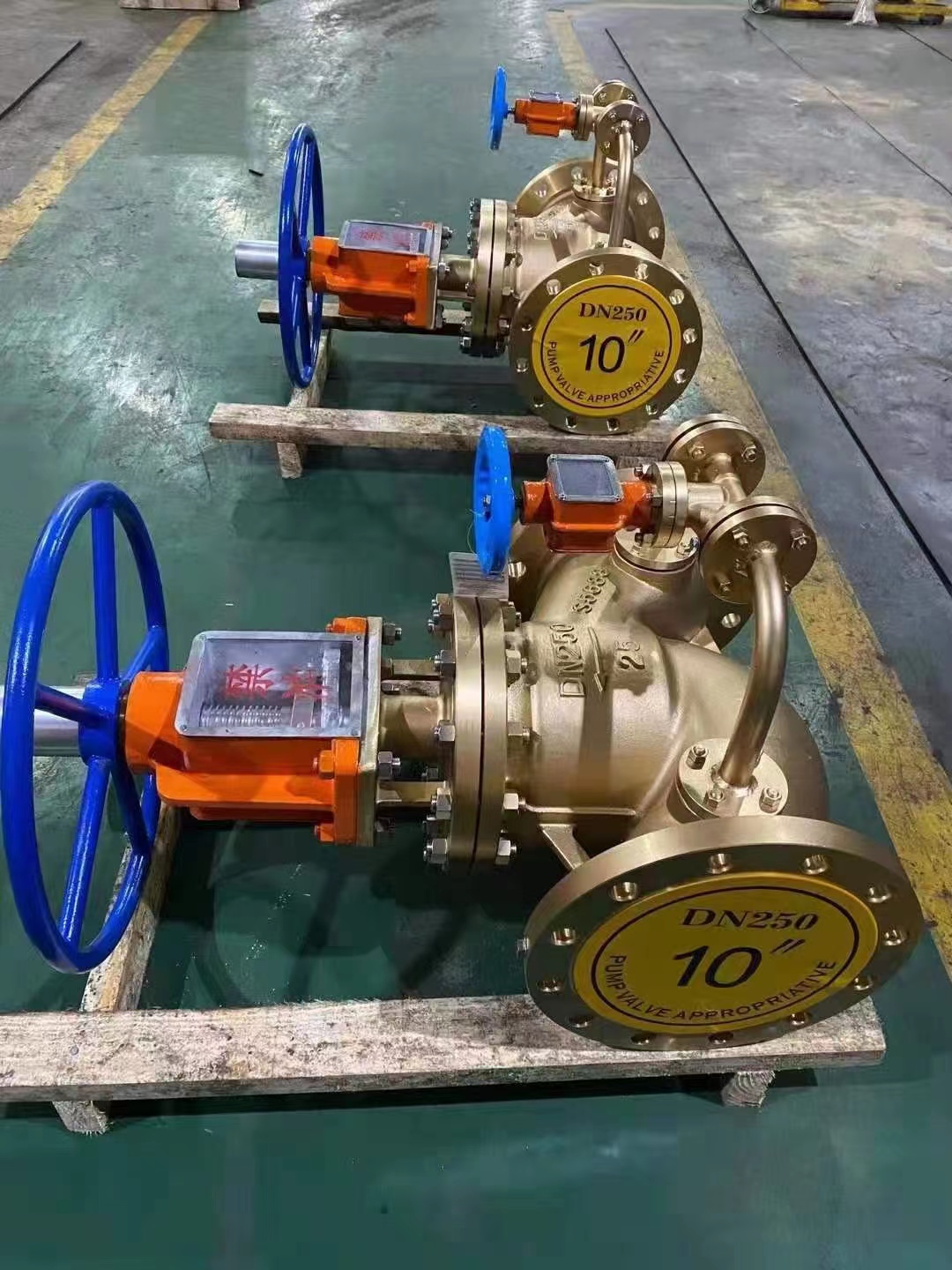

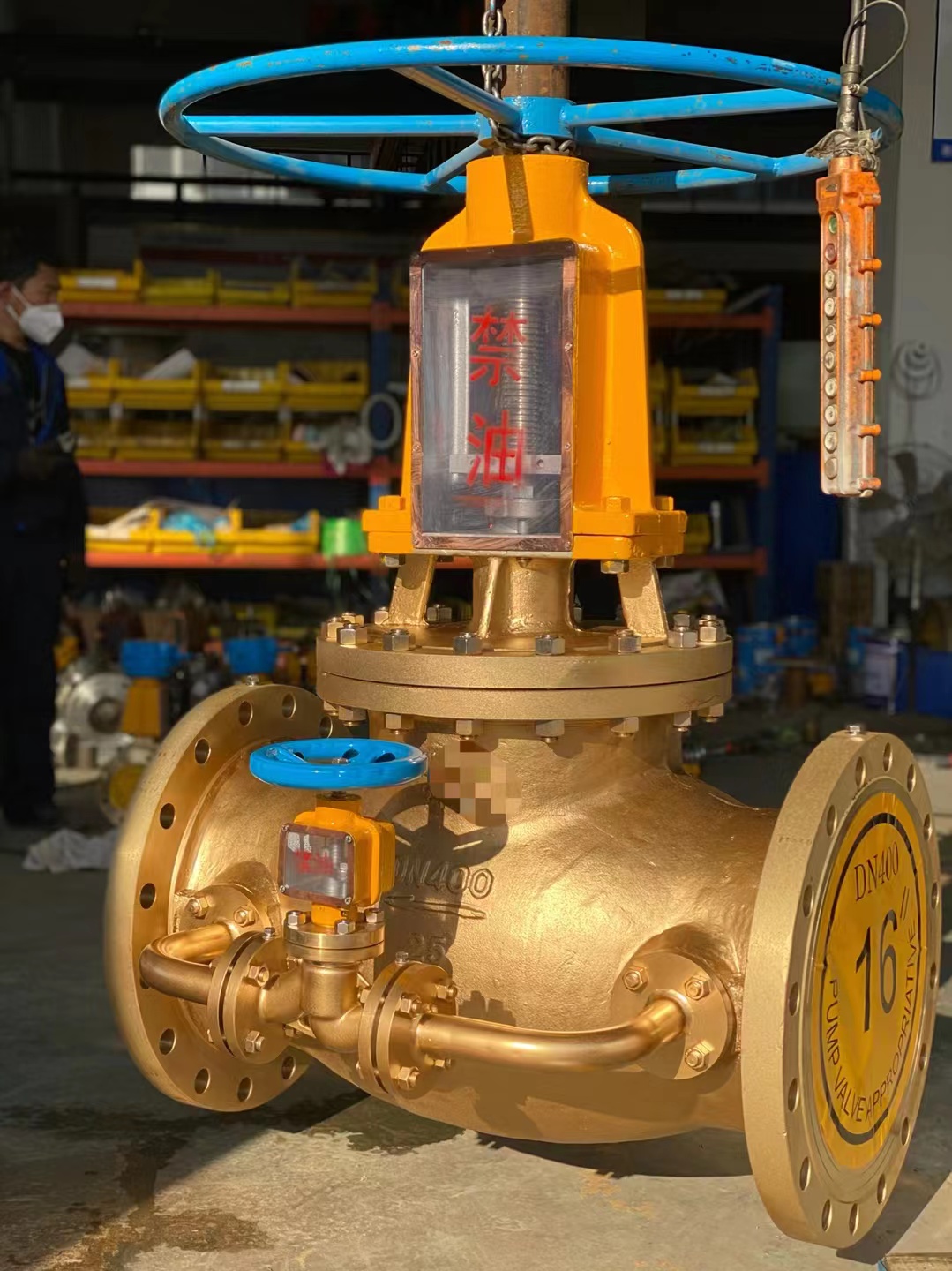

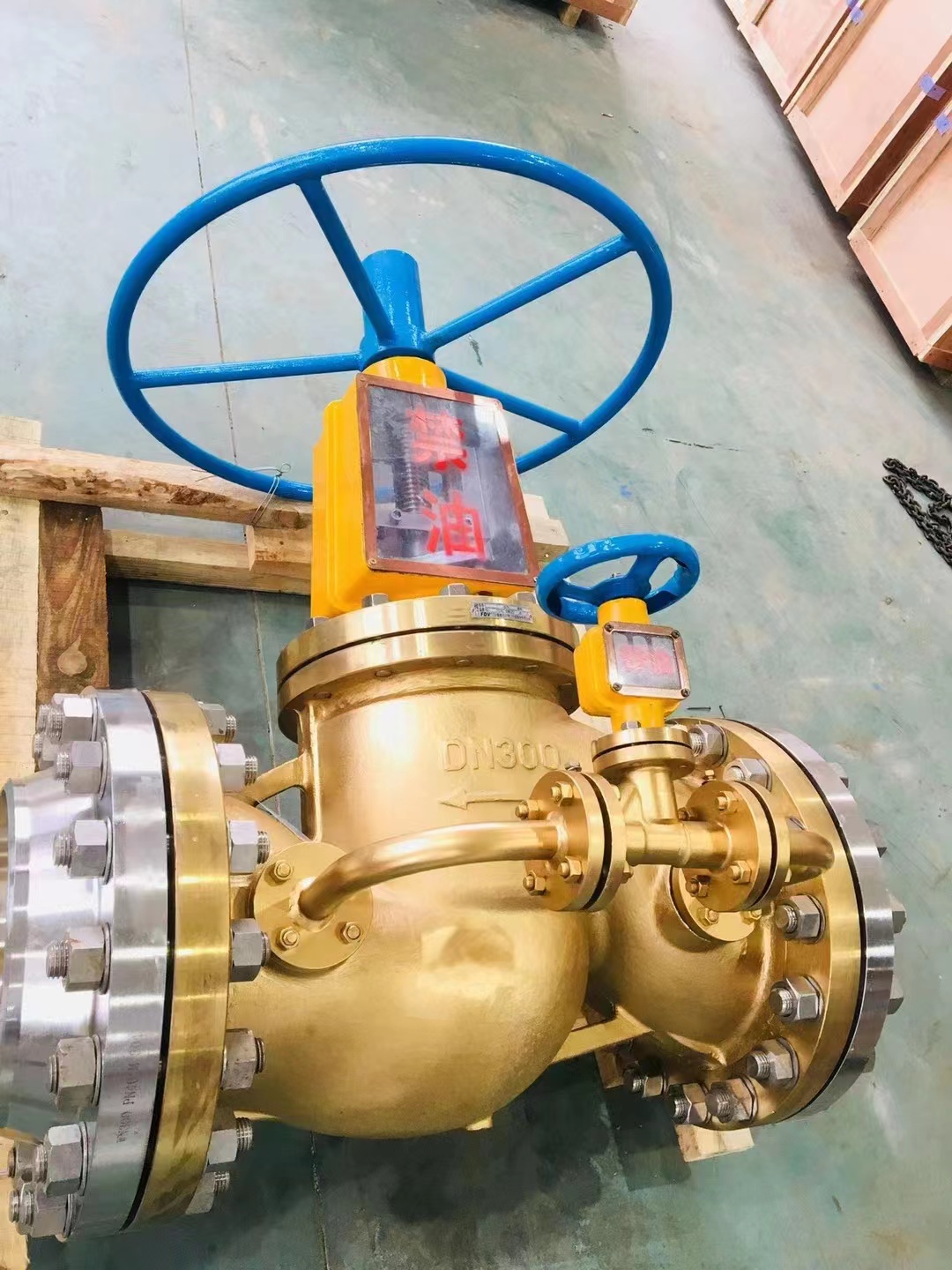

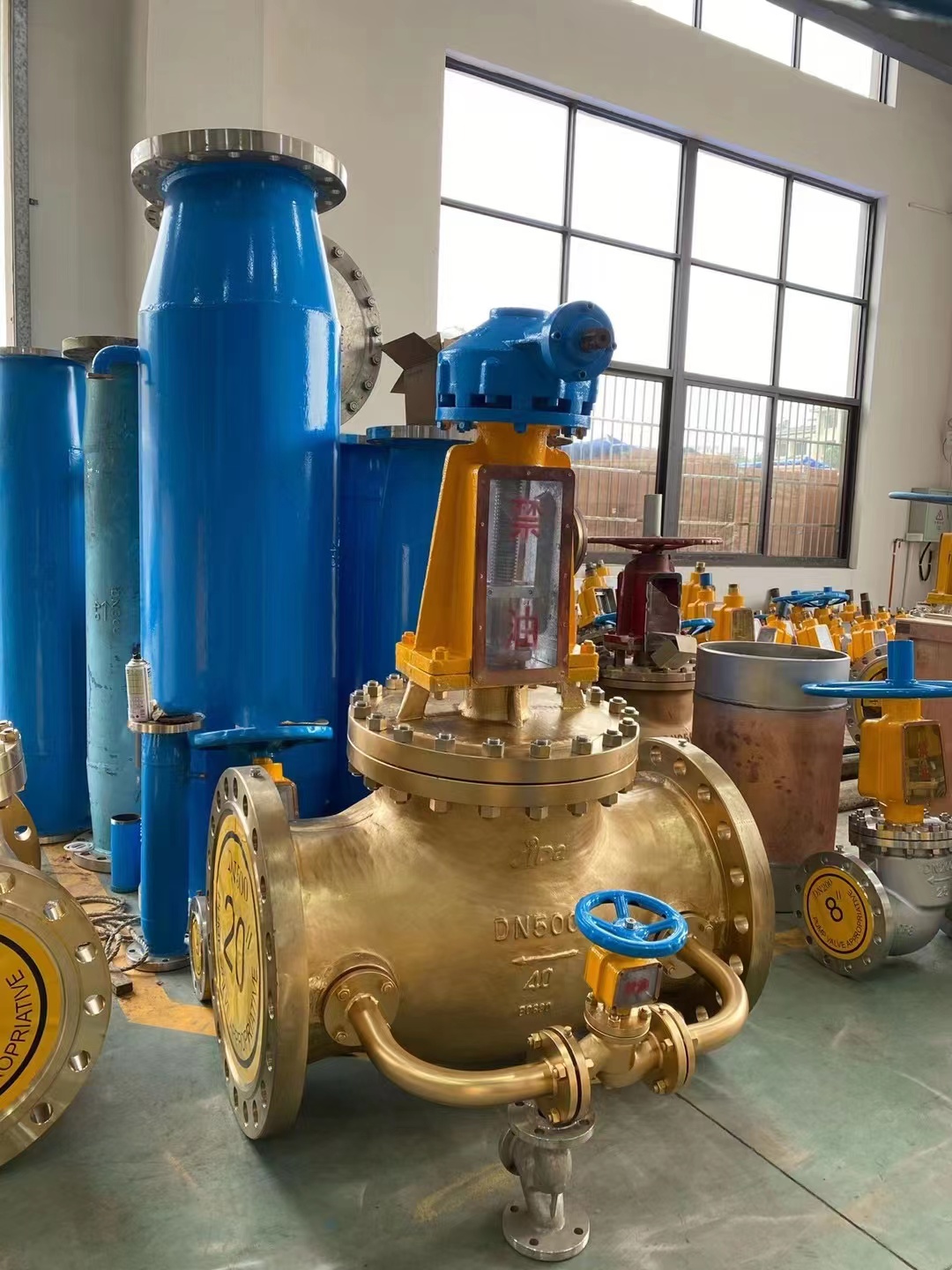

1、对于公称压力PN≥1.6MPa、DNl25～200采用内旁通结构；DN250～500采用带外旁通阀结构。其目的是减小阀前、阀后的压力差以避免高流速、高冲刷以及防止产生高温，从而保证了氧气管网的安全运行，同时也减小了操作力矩。
2、介质流向：PN≥1.6MPa、DN≤100介质由阀瓣下方流入阀瓣上方(即低进高出)，DN≥125介质由阀瓣卜方流入下方(高进低出)o对于DN≥125的阀门采用介质高进低出的流向，一方面足内旁通阀结构上的需要，另一方面由于介质压力的作用使阀门的关闭力大大减小。
3、该阀设有导静电安全装置，可避免因静电产生火花。
4、与普通截止阀相比，氧气管路用截止阀的支架部分采用全封闭式结构，且压紧填料时可以打开支架上的防护盖板，起到了防油防尘的作用。并有明显的禁油标记。
5、全部零件采用严格的脱脂处理。
J41W-25T/40T铜氧气管路专用截止阀简介说明
阀门类型：按照冶金工业部《钢铁企业氧气管网的若干技术规定》的规定采用氧气专用截止阀。氧气专用铜截止阀的主体材料选用阻燃性极好的铜合金，密封面为本体铜合金，其余内件采用铜合金；传动部位的润滑采用不可燃的润滑脂， 并标有明显的禁油标记。在结构上，支架采用全闭封，并有导除静电装置，阀杆上配有防尘帽。鸿翔公司的氧气管路专用阀，自投放市场以来深受各大、中型钢铁厂、制氧厂、石化厂氧气管网的信赖!
J41W-25T/40T铜氧气管路专用截止阀全部零件采用严格的脱脂处理
公称口径：DN15-600
公称压力：0.6MPa-4.0MPa
适用温度：≤150℃
适用介质：氧气、氮气等
检验标准：JB/T9092
阀体材料：16-4硅黄铜
结构长度：GB12221-89
氧气专用截止阀是氧气管网专用阀门的一种.它除了具有普通截止阀功能外还具有阻燃性好,导电性能好,传热快,结构紧凑,防油,安全可靠等特点.随着冶金工业的发展.氧气专用截止阀与氧气专用球阀一起被广泛应用于钢铁,冶金,医药,化工等行业.
J41W-25T/40T铜氧气管路专用截止阀主要性能规范
公称压力 | 1.6 | 2.5 | 4 |
水压强度试验压力Mpa | 2.4 | 3.75 | 6 |
水压密封试验压力Mpa | 1.76 | 2.75 | 4.4 |
气压强度试验压力Mpa | 1.76 | 2.75 | 4.4 |
气压密封试验压力Mpa | 1.76 | 2.75 | 4.4 |
大工作压力Mpa | 1.6 | 2.5 | 4 |
工作温度 | -20~150℃ | ||
适用介质 | 氧气,氮气,空气等 | ||
J41W-25T/40T铜氧气管路专用截止阀主要零件材料
零件名称 | 壳体 | 球体 | 阀杆 | 手柄 | 垫片,填料密封圈 |
材料 | 16-4硅黄铜 | 不锈钢或铜合金 | 不锈钢 | 碳钢 | 聚四氟乙烯 |
J41W-25T/40T铜氧气管路专用截止阀主要外形尺寸
公称压力 | 公称直径DN(mm) | Do | D | D1 | D2 | K | L | F | F1 | C | Z-d | H |
1.6 | DN32 | 125 | 135 | 78 | / | 100 | 180 | 2 | / | 16 | 4-φ18 | 312 |
DN40 | 160 | 145 | 85 | / | 110 | 200 | 3 | / | 16 | 4-φ18 | 328 | |
DN50 | 180 | 160 | 100 | / | 125 | 230 | 3 | / | 16 | 4-φ18 | 450 | |
DN65 | 320 | 180 | 120 | / | 145 | 290 | 3 | / | 18 | 4-φ18 | 530 | |
DN80 | 360 | 195 | 135 | / | 160 | 310 | 3 | / | 20 | 8-φ18 | 560 | |
DN100 | 400 | 215 | 155 | / | 180 | 350 | 3 | / | 20 | 8-φ18 | 618 | |
DN125 | 450 | 245 | 185 | / | 210 | 400 | 3 | / | 20 | 8-φ18 | 675 | |
DN150 | 450 | 280 | 210 | / | 240 | 480 | 3 | / | 24 | 8-φ23 | 743 | |
DN200 | 450 | 335 | 295 | / | 295 | 600 | 3 | / | 26 | 12-φ23 | 850 | |
2.5 | DN32 | 125 | 135 | 78 | / | 100 | 180 | 2 | / | 18 | 4-φ18 | 312 |
DN40 | 160 | 145 | 85 | / | 110 | 200 | 3 | / | 18 | 4-φ18 | 328 | |
DN50 | 180 | 160 | 100 | / | 125 | 230 | 3 | / | 20 | 4-φ18 | 450 | |
DN65 | 320 | 180 | 120 | / | 145 | 290 | 3 | / | 22 | 4-φ18 | 530 | |
DN80 | 360 | 195 | 135 | / | 160 | 310 | 3 | / | 22 | 8-φ18 | 560 | |
DN100 | 400 | 230 | 160 | / | 190 | 350 | 3 | / | 24 | 8-φ23 | 618 | |
DN125 | 450 | 270 | 188 | / | 220 | 400 | 3 | / | 28 | 8-φ25 | 675 | |
DN150 | 450 | 300 | 218 | / | 250 | 480 | 3 | / | 30 | 8-φ25 | 740 | |
DN200 | 450 | 360 | 278 | / | 310 | 600 | 3 | / | 34 | 12-φ25 | 850 | |
4.0 | DN32 | 125 | 135 | 78 | 66 | 100 | 180 | 2 | 4 | 18 | 4-φ18 | 312 |
DN40 | 160 | 145 | 85 | 76 | 110 | 200 | 3 | 4 | 18 | 4-φ18 | 328 | |
DN50 | 180 | 160 | 100 | 88 | 125 | 230 | 3 | 4 | 20 | 4-φ18 | 450 | |
DN65 | 320 | 180 | 120 | 110 | 145 | 290 | 3 | 4 | 22 | 4-φ18 | 530 | |
DN80 | 360 | 195 | 135 | 121 | 160 | 310 | 3 | 4 | 22 | 8-φ18 | 560 | |
DN100 | 400 | 230 | 160 | 150 | 190 | 350 | 3 | 4.5 | 24 | 8-φ23 | 618 | |
DN125 | 450 | 270 | 188 | 176 | 220 | 400 | 3 | 4.5 | 28 | 8-φ25 | 675 | |
DN150 | 450 | 300 | 218 | 204 | 250 | 480 | 3 | 4.5 | 30 | 8-φ25 | 740 | |
DN200 | 450 | 375 | 282 | 260 | 320 | 600 | 3 | 4.5 | 38 | 12-φ30 | 850 |
