所属类别：闸阀系列
产品名称：电动智能一体化调节闸阀
产品型号：QZ940H-16C
销售电话：021-51645825 13817855033
微信扫码咨询

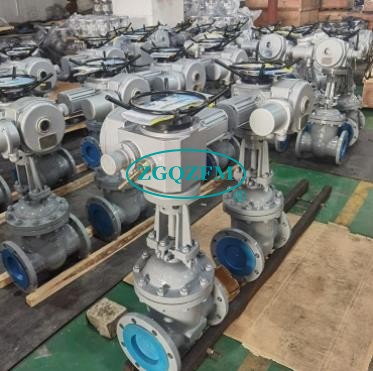

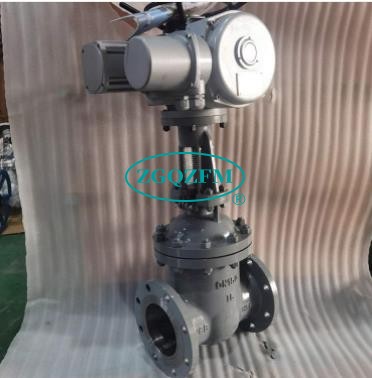

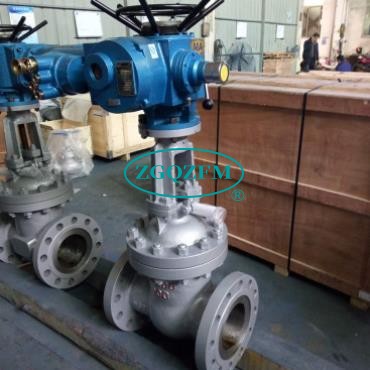

电动智能一体化调节闸阀由电动执行器和明杆闸阀组成，工作以电力为能源，通过电能带动电机正反转起闭阀门，该电动闸阀在管线上主要作为截断阀或开关阀使用。电动闸阀主要适用于石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质，是一款使用范围非常广远程自动化开关阀门。奇众牌电动闸阀通过变换执行器或者闸阀，演变成防爆电动闸阀、电动不锈钢闸阀、电动高温高压闸阀等产品。 Z940、Z941电动闸阀主要用途高中压法兰连接的闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有：手动、齿轮传动、电动、气动等。 电动闸阀结构特点 。
1、电动闸阀结构紧凑、设计合理、阀门刚性好，通道流畅，流阻系数小。
2、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
3、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
4、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手动，启闭轻松自如。
5、结构紧凑、设计合理、阀门刚性好，明科阀门通道流畅，流阻系数小。
电动智能一体化调节闸阀制造标准：
1．设计制造按GB/T 12234-89
2、结构长度按GB/T 12221-89
3、法兰连接尺寸按：JB/T 79-94
4、阀门检查和试验按GB/T 13927-92
体盖板 | 阀杆 | 密封面 | 垫片 | 填料 | 工作温度℃ | 适用介质 |
WCB | 2Cr13 | 13Cr | 增强柔性石墨 | 柔性石墨 | ≤425 | 水、蒸汽、油品 |
WC1 | 38GrMoA1 | ≤450 | ||||
WC6 | ≤540 | |||||
WC9 | ≤570 | |||||
ZGCr5Mo | ≤540 | |||||
ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ≤200 | - | |||
ZG1Cr18Ni12Mo2Ti | 1C18Ni12Mo2Ti | ≤200 |
公称压力 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 |
水密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 18.0 |
上密封试验 | 1.8 | 2.8 | 4.4 | 7.04 | 11.0 | 18.0 |
气密封试验 | 0.4-0.7 | |||||
电动智能一体化调节闸阀外形尺寸图：
