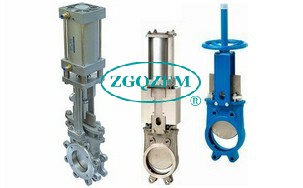

气动刀闸阀,气动插板阀产品概述：是设备生产过程控制阀门的重要品种之一。通过配用
电磁阀可完成开关控制，配用电气阀门定位器也可完成调节控制。用户可根据实际需要选配。主体采用铸钢、不锈钢等材质。气动刀
闸阀,气动插板阀特别适合造纸行业、化工、煤炭、污水、制糖等行业。
气动刀闸阀,气动插板阀可选附件1、单或双控
电磁阀(有24V、220V等电压供选择，必要时可选防爆
电磁阀)。
2、接近开关。
3、气源处理三联件(包括
减压阀、
过滤器、油雾器)。
4、电/气阀门定位器(调节型用)。
气动刀闸阀,气动插板阀产品特点1、阀门采用整体式设计，，流体阻力小，操作灵活方便。
2、气动刀闸阀螺杆传动采用双平面轴承设计，使得传动摩擦力大大减少，从而阀门开启轻便顺畅。
3、刀闸阀密封座采用可动式密封，且采用O形圈预紧提供预紧力使密封座紧贴阀瓣，泄露量大大减少，对在长期使用中密封副的磨损有自动补偿功能提高了使用寿命。
4、固定导向爪，无凹槽设计，不易引起介质积存或卡阻。
5、阀座可根据介质和工况的需要，选择金属硬密封或软密封：闸板采用表面镀铬或离子氮化处理，使闸板更耐磨，密封面使用寿命更长；软密封可选PTFE阀座或增强PTFE阀座或三元乙丙、NBR，密封性好，耐腐蚀。
6、介质适应范围广：良好的密封性能和经济实用性强，操作可手动、气动、电动，实用范围非常广。
气动刀闸阀,气动插板阀设计标准法兰标准
GB/T 9113.1-2000
JB/T 79.1-1994
HG 20592-2009
ASME B 16.5 EN 10920-1:2001
强度及密封试验标准
JB/T 9092 -1999
硬度密封等级
MSS SP 81-2001 40ml/inch压力-温度额定值
GB/T 12224 -2007
ASME B16.34 -2003
ISO 7005-1
结构长度标准
MSS SP 81-2001
GB/T 12221-2005 J16
气动刀闸阀,气动插板阀规格参数尺寸范围: DN50~600mm NPS 2”-24” （大口径按需定制）
工作压力： DN50~DN250: 10Bar NPS2~NPS10：150Psi
DN300~DN450: 7Bar NPS12~NPS18：90Psi
DN500~DN600: 4Bar NPS20~NPS24：60Psi
使用温度： -29...+800℃
密封等级：
硬密封IV级密封 软密封VI级密封 *试压标准参照 MSS SP-81
阀体材质： 铸钢, 不锈钢, 特殊材质
阀芯/阀杆材质: 不锈钢硬化处理, 特殊材质硬化处理
阀座材质: 不锈钢硬化处理 EPDM (120°C) /Viton(200°C)/PTFE(200°C) /NBR(90°C)
结构长度: MSS SP-81
法兰标准: GB/T 9113.1, JB/T 79.1, HG 20592, ASME B16.5, EN1092-1
应用范围: 制浆造纸，污水处理，食品饮料，化工行业，能源行业，钢铁行业等
气动刀闸阀,气动插板阀产品特点：1. 阀体：
a) 刀闸阀采用整体式结构，超薄阀体，全通径流量，最大程度避免了介质外漏，流量损失，并且便于安装使用。
b) 阀体流道底部采用固定导向爪来固定闸板，取代了沟槽设计，从而避免了介质积存导致阀门关闭时产生卡渣现象。
2. 阀芯：
a) 闸板底部采用刀型圆弧设计，因此闸板活动时对介质具有很强的剪切作用和优异的密封效果。
b) 闸板采用PTFE点式导向，摩擦力小，避免了对闸板造成损伤。
c) 闸板厚度可以根据实际管道压力进一步加厚。
3. 阀座：
a) 阀门采用了可更换式阀座设计（非本体式密封），密封面磨损后只需更换阀座，大大方便了阀门后期的维护，延长了阀门的使用寿命，从而降低了设备成本。
b) 可更换式阀座设计采用阀座盖对阀座进行固定预紧，当阀座密封面密封不严，通过对阀座压盖固定螺丝进行调整可以改善密封效果。
4. 其他：
a) 双轴承设计大大减小了阀门的扭矩，便于阀门的启闭。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的
PZ673X,PZ673F,PZ673H,PZ673Y气动刀闸阀产品，请您根据参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。
