高压卡箍闸阀
高压卡箍闸阀
高压卡箍闸阀
{content:ext_xq}

所属类别：闸阀系列

产品名称：高压卡箍闸阀

产品型号：Z83Y,ZF83Y

销售电话：021-51645825 13817855033

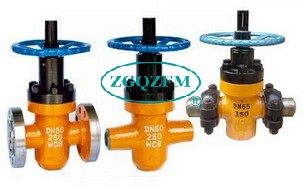

高压卡箍闸阀

微信扫码咨询

QQ咨询
产品详情 Product Details
高压卡箍闸阀,高压井口闸阀该系列法门结构合理，密封可靠，操作轻便。密封面均喷焊硬质合金，具有防腐、耐磨、耐冲蚀等优点，且可用于节流。尤其适用于工作压力16MPa—45MPa，工作温度120℃的水、油、泥浆、天然气管线作控制介质流动的启闭及调节装置。
高压卡箍闸阀,油田平板闸阀参数：
产品型号：ZF43Y、ZF63Y、Z83Y、ZF543Y、ZF563Y、Z583Y、KZ53Y
公称通径：DN25-DN300
公称压力：16Mpa-42Mpa
适用温度：-30℃-125℃
适用介质：水、油品、天然气等
阀体材质：铸钢、碳钢、不锈钢
连接方式：法兰连接
传动方式：手动，蜗轮
设计标准：GB/T19672；API 6D
结构长度：GB/T 19672；API 6D
连接法兰：GB/T 9113；ASME B16.5
试验检验：JB/T 9092；AIP 598
高压卡箍闸阀,油田平板闸阀特性：
①采用浮动阀座，双向启闭，密封可靠，启闭灵活。
②闸板下部开有导流孔，并给予精密导向，同时密封部均喷焊硬质合金，耐冲蚀。
③阀体承载能力高，通道为直通式，全开时，与闸板导流孔相贯通和直管相似，流阻很小。阀杆处采用复合填料，多重密封，使得密封可靠，摩擦力小。
④关闭阀门时，顺时针转动手轮，闸板下移至底部，由于介质压强的作用，将进口端密封座推向闸板方向。形成较大的密封比压，从而形成第一道密封。同时，将闸板压向出口端密封座上，成为双重密封。
⑤由于采用双重密封，所以可在不影响管道工作的情况下更换易损件。
⑥开启闸板时，逆时针旋转手轮，闸板上移，导流孔与通道孔相贯通。随着闸板的上升，贯通孔逐渐加大，至极限位置时，导流孔与通道孔相重合，此时全开。 高压卡箍闸阀,油田平板闸阀详细介绍：
产品型号Z83Y连接形式卡箍
主体材料铸钢公称通径25-200（mm）
适用介质水、油、泥浆、天然气压力范围160-450（Mpa）
ZF系列ZF系列ZF43Y/ZF63Y/ZF83Y注水阀均为高压平板闸阀。结构合理，密封可靠，操作轻便。密封面均喷焊硬质合金，具有防腐、耐磨、耐冲蚀等优点，且可用于节流。尤其适用于工作压力≤42MPa，工作温度≤120℃的水、油、泥浆、天然气管线作控制介质流动的启闭及调节装置。
产品采用标准
设计标准JB/T5298、APl6D
结构长度法兰GB/T 12221、JB/T 5298
焊接GB/T 15188.1
连接法兰GB/T9113、JB/T 79 ANSl 16.5a
对焊端GB/T 12224
试验和检验GB/T3927、JB/T 9092
产品性能规范
适用范围PN10.0～42.0MPaDN25～200mm
适用温度-29～121℃
适用介质普通型石油、天然气、成油品、水等
抗硫型含H2S、CO2的石油、天然气等
连接形式法兰端、焊接端、卡箍端
驱动方式手动、电动、气动等
高压卡箍闸阀结构图:
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Z83Y,ZF83Y高压卡箍闸阀产品，请您根据参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。
