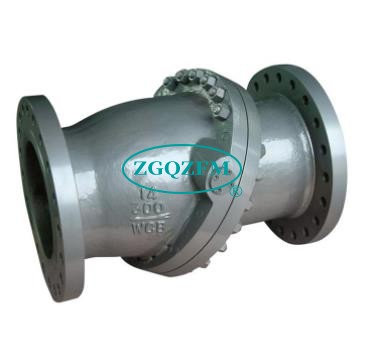

PXH44H斜盘式无撞击止回阀也称斜盘式止回阀其主要优点是克服旋启式止回阀、升降式上回阀在工况下产生的撞击、水击现象，实现无撞击操作。斜盘式止回阀有一种圆盘式的关闭件，阀瓣绕摇杆轴旋转，并与阀座面偏置。阀瓣转下与阀座密合时关闭，开启时阀瓣从阀座上升起。由于整个阀瓣的重心移动轨迹只在全开与关闭位置之间，行程很短，所以斜盘止回阀的关闭很快。的阀瓣是安装在阀轴上的碟状斜盘，阀座为特制的浮动、弹性金属硬密封阀座，从而保证阀座能与阀瓣自动调节对位。广泛应用于大型的煤化工、石油、管道运输、石化、制药、火电、核电、冶金、煤矿、新能源等领域。斜盘式止回阀广泛运用在管道系统中防止液体倒流危害，保护机械设备，既具备一般止回阀的功能特性，又具备减轻水锤危害、降低噪声、减小压降和快速反应等优越特点。具有轴流式对称结构及流线型流道，压力损失非常小，特殊的制造技术保证零泄漏的高要求，同时还具有启闭无冲击、免维护及安装简单等优点，适合各类气体、液体介质，并已任意的方式安装。

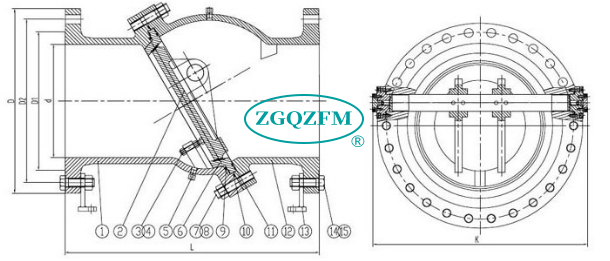

PXH44H斜盘式无撞击止回阀结构图

PXH44H斜盘式无撞击止回阀工作原理

斜盘止回阀的阀座密封是斜圆锥体的一部分，阀座与阀瓣间形成的密封线为近似椭圆形曲线，该曲线所在平面与阀门流道中心线的夹角为60°；近似椭圆密封线的长轴中心与锥体轴线形成一个角度偏心，即阀座密封面所在圆锥体的轴线和阀体流道中心线之间形成第二个偏心夹角为15°-20°；阀瓣旋转轴的轴线相对于圆锥体的轴线形成一偏心量，且相对于密封线所在平面也处于偏心位置，形成一偏心量。当介质的压力达到其工作压力时，阀瓣就开启，当介质的压力降低后，蝶状斜盘阀瓣就自动关闭。因该阀瓣与金属阀座具有三偏心蝶阀的特征，这种结构使得阀瓣能够进行钟摆式运动。圆盘斜角形阀座和漏斗形阀瓣结合和分离期间都不会出现摩擦或滑动接触。在关闭时它能迅速地在无须借助外力的情况下，与阀座几乎无冲击。无碰撞而实现密封。同时它具有大流量小流阻的特性。

1、止回阀的冲击现象是由于流体回流前阀瓣未达到关闭位置造成的。止回阀之所以能快速关闭，是因为阀瓣的运行距离很短，所以可以快速到达阀座位置，从而减少大限位的冲击现象。

2、适用于防止水平或垂直管道上的流体倒流。在垂直管道上，或从水平到垂直有任何倾角的管道上，这些止回阀只适用于介质流向上的管道。

3、斜盘式止回阀自动运行。它在流体流速的压力下打开，在重力作用下关闭。阀座密封载荷和密封性与背压有关。如果流量压力不足以支撑阀门处于打开和稳定的位置，阀瓣和其他运动部件将继续振动。为避免运动部件过早磨损、噪音或振动，应根据流体状态选择止回阀的尺寸。

PXH44H斜盘式无撞击止回阀产品特点:

1、斜盘式止回阀由阀体、导流体、轴向运动阀瓣和弹簧部件组成。产品可有效防止介质倒流。确保管道安全。

2、阀体，阀瓣，尾椎设计成流线型通道，具有良好的流体性能，较大限度减少流阻和压力。

3、运用高性能弹簧材料HT/INCONELX-750，具有优良的耐腐性能，抗氧化和优异的机械性能，确保弹簧长期工作情况下，运行状态。

4、静音式运行，从而消除阀门管道中的噪音和水锤确保设备和管道安全。

5、开启与关闭反应迅速，高可靠的预压弹簧使阀瓣对流体压力变化快速反应。

6、结构紧凑，方便安装，垂直，水平安装都可。

7、阀门采用合金钢堆焊密封面，耐磨，耐腐，寿命长。

8、阀门的压力范围比较广。

PXH44H斜盘式无撞击止回阀主要零件材质及参数

PXH44H斜盘式无撞击止回阀主要零件材质及参数

PXH44H斜盘式无撞击止回阀零件材料

PXH44H斜盘式无撞击止回阀性能特点

•
