所属类别：止回阀系列

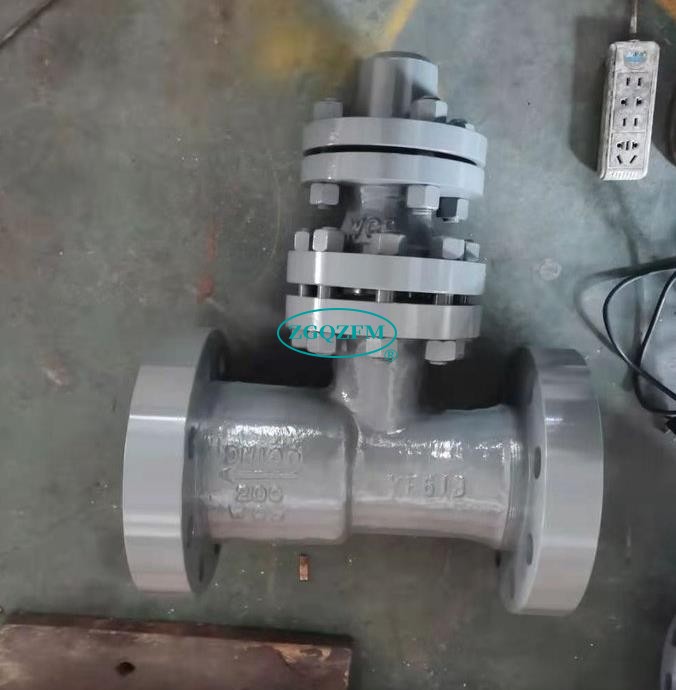

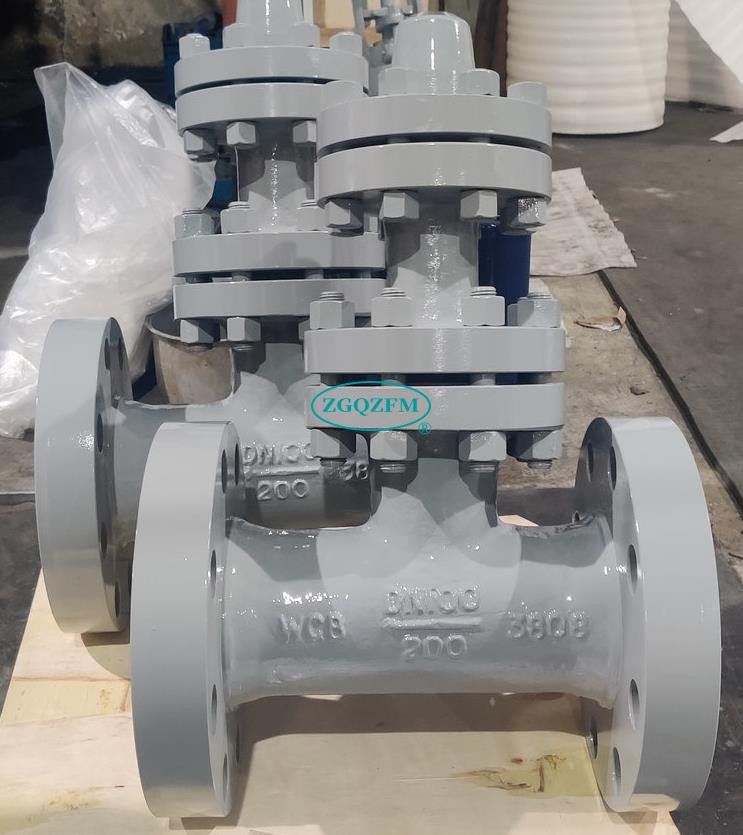

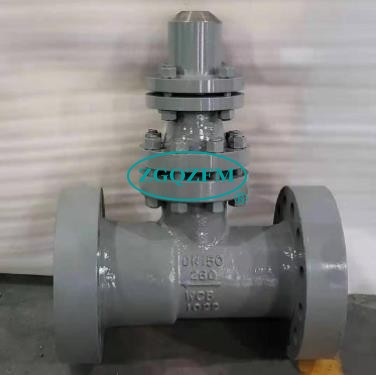

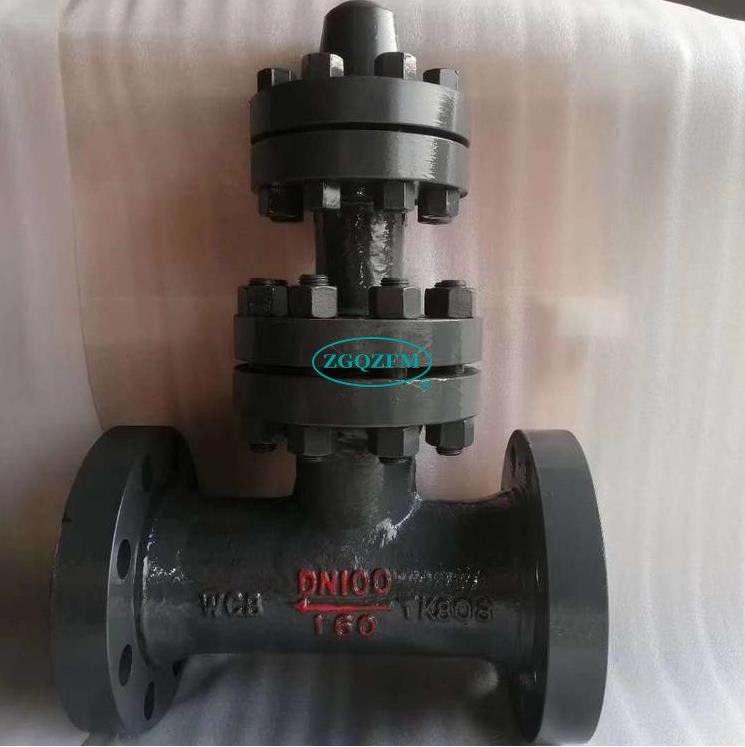

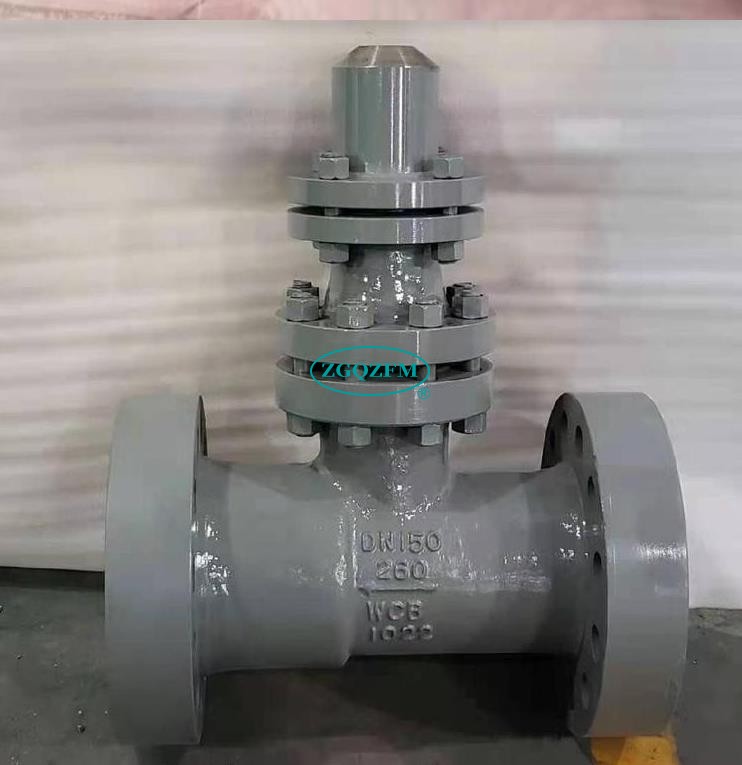

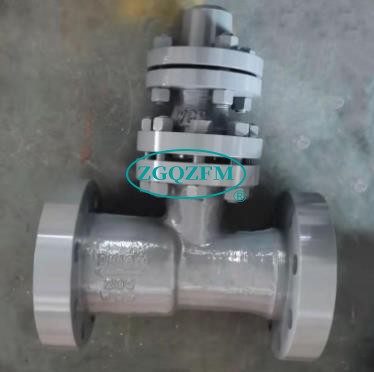

产品名称：电站专用高压空排止回阀
产品型号：H48Y-200/250
销售电话：021-51645825 13817855033
微信扫码咨询
一、H48Y-200/250电站专用高压空排止回阀产品简介：
H48Y空排止回阀主要用于火电厂给水泵出口处。配合水泵最小流量再循环阀工作，维持系统的安全运行. 打开出口阀，给水泵启动，给水达到一定的压力后，阀芯自动升起，推离阀座，给水即流出。同时阀芯连杆拔动空排止回阀 片封闭排空口。当给水泵流量减小时，阀芯下落，推动连杆拔开排空阀片，开启再循环门维持水泵最小流量。当停泵时， 阀芯自动下落关闭通道，从而防止高压水锤对给水系统的破坏。
二、H48Y-200/250电站专用高压空排止回阀结构特点：a、该阀配合再循环旁路阀工作，维持系统的安全运行。b、主阀瓣上下移动，介质倒流时，借助介质压力及弹簧作用下关闭通道，此时旁路阀开启，当主阀瓣全开时，旁路 阀关闭。c、阀瓣密封采用不锈钢堆焊而成，耐磨、抗擦伤性强，密封可靠。d、阀门应垂直安装
三、H48Y-200/250电站专用高压空排止回阀作用原理：
打开出口阀，给水泵启动，给水达到一定的压力后，阀瓣在给水压力的作用下升一定的高度，推离阀 座，给水即流出。同时由于阀瓣的上升，带动连杆转动，拨动排空口阀片，使再循环的刀片式活门向下移动，关 闭排空口。当给水流量减少时，阀瓣下落，推动连杆拨开排空阀片，开启再循环门维持水泵 小的允许流量。当 停泵时，阀瓣自动下落，关闭阀口通道，防止高压水锤给水系统的破坏。
四、H48Y-200/250电站专用高压空排止回阀主要零件材质：
零件名称 | 材料 |
阀体、定位轮、连接法兰、排气法兰、法兰盖 | 碳素铸钢 |
导向轴、拔叉、轴套、滑块、排放套、排气盘 | 不锈钢 |
螺栓、螺柱 | 铬钼钢 |
衬套 | 铸铝青铜 |
阀瓣、阀瓣体、阀瓣轴、连接叉、螺母 | 优质碳素钢 |
五、H48Y-200/250电站专用高压空排止回阀主要连接尺寸：
DN | L | D | D1 | D2 | D6 | Z-d | f | f2 | H | 重量(kg) | |
100 | 430 | 360 | 292 | 245 | 138 | 66 | 8-41 | 3 | 6 | 630 | 285 |
150 | 550 | 440 | 360 | 305 | 190 | 82 | 12-Ф48 | 3 | 6 | 650 | 510 |
175 | 610 | 475 | 3944 | 340 | 214 | 84 | 12-Ф48 | 3 | 6 | 685 | 700 |
225 | 900 | 580 | 483 | 418 | 268 | 100 | 12-Ф58 | 3 | 6 | 765 | 1105 |
250 | 900 | 670 | 572 | 508 | 319 | 110 | 16-Ф58 | 3 | 6 | 780 | 1330 |
