一、火电站高排抽汽逆止阀用途

本产品使用于工作温度≤425°C的电站汽轮机的抽气系统的介质管道上，作为防止介质逆流的装置。抽气止回阀用于电厂或热电厂抽气系统，它快速、紧密的关闭，确保在给水加热器出现水位高时，气动装置部件一旦接到液体逆流信号，把汽轮机迅速隔开，给汽轮机或抽气系统以大的保护。

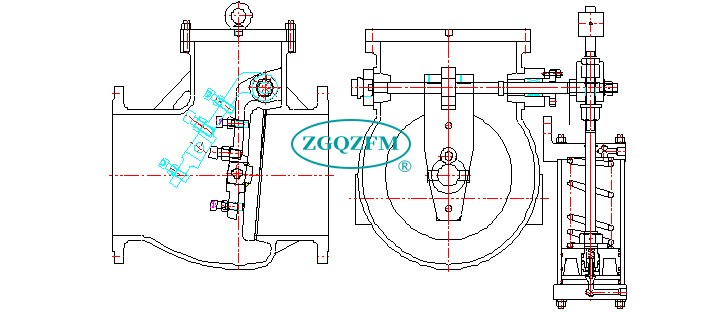

二、火电站高排抽汽逆止阀结构说明

关闭件阀瓣经摇杆活动连接，阀瓣绕摇杆旋转，可以使阀瓣准确的落在阀体密封面上，保证与阀门的吻合。阀门密封面堆焊司太立硬质合金，有良好的耐磨性。

阀体密封面倾斜，减少止回阀关闭时间，保证快速关闭。

该止回阀配有气缸，气缸内装有弹簧，当介质正向流动时，气缸进气孔进气，压缩弹簧，使阀瓣比较平稳的处在全开位置；当气源关闭时，气缸快速泄压，弹簧快速复位，使止回阀瞬间关闭。

根据系统气源情况，调整出口压力，使气缸把止回阀全开启。

气源压力在0.45～0.8MPa范围内。

三、火电站高排抽汽逆止阀保管、安装、使用和维护注意事项

止回阀应存放在干燥仓库内，其两端坡口涂上防锈漆并堵严，不得露天堆放。

存放时不得以气缸支承止回阀重量，以防缸杆弯曲。

安装前校对铭牌和阀体标志，确认是否符合要求，安装前检查两端封盖是否完好，留意无异物落入。

注意流向箭头与介质流向一致。

快速抽气逆止阀的开启和关闭完全靠管道内介质在阀瓣前后产生的压差,辅助气缸的作用只是在逆止阀需要关闭的时候可以起到辅助关闭的作用。

1.快速抽气逆止阀的开过程

DCS发出指令-+电磁阀得电-+气缸进气-→气缸活塞杆抬起,阀瓣处于自由位一+蒸汽经过,阀瓣被顶开。

机组启动时,电磁阀一定要送电,使=气缸活塞杆抬起来,否则当管道内蒸汽冲开阀瓣,会将连杆抬起,可能会造成部件损坏。

2.快速抽气逆止阀的关过程

DCS发出指令->电磁阀失电-气缸排气-气缸活塞杆落下一+管道内无汽或蒸汽倒流,阀门立即关闭

若此时管道内蒸汽流向均正常(压力、流量正常,电磁阀误动作),逆止阀将会关--小段行程,不会完全关闭。因为管道内仍有蒸汽,阀瓣前后的压差会使阀[]保持开状态,气缸活塞弹簧的力量只能克服管道内压差的一部分。关闭的行程与蒸汽的压力和流量有关。

一般情况下,快速抽气逆止阀的开和关需要压缩空气、蒸汽两个方面的作用,但并不是同时具备才能实现。

火电站高排抽汽逆止阀就地位置分布:

一抽:轴加旁,安装在半空中,可在地面拨动行程开关,若要检修需搭设脚手架;

二抽:轴加旁，安装在地面上，位置较好;

三抽:轴加旁,竖梯爬上去，在管路后,位置不太好;

四抽1、2:轴封疏水袋旁,位置较好;

五抽:轴加旁,小过道走进去;

六抽:小机排汽旁，位置较好;

低压供热快速抽气逆止阀:除氧器调节平台旁;

火电站高排抽汽逆止阀:汽机0m,B小机油站后侧上方,若检修需搭设脚手架。

火电站高排抽汽逆止阀关闭：当抽汽逆止阀接收到关闭信号时，压缩空气电磁三通阀打开，压缩空气与抽汽逆止阀活塞上腔室接通，依靠压缩空气克服弹簧力和汽压的作用使用操纵杆下移，强行关闭逆止阀。

火电站高排抽汽逆止阀打开：当抽汽逆止阀接收到打开信号时，压缩空气电磁三通阀动作，使抽汽逆止阀活塞上腔室压缩空气与排汽口接通，泄掉空气室的压缩空气，在弹簧力作用使用操纵杆上移至自由位，当有蒸汽通过阀蝶时，依靠蒸汽作用力顶开逆止阀

•
